Una Unidad Manejadora de Aire (AHU, por sus siglas en inglés - Air Handling Unit), también conocida como climatizador, es un equipo crucial en los sistemas de climatización (HVAC). Su función principal es acondicionar y distribuir el aire en espacios comerciales e industriales. Este artículo explora en detalle la definición de AHU de ventilador, sus componentes, tipos, funcionamiento y ventajas.
Definición de AHU de Ventilador
Un AHU de ventilador es esencialmente una caja metálica que contiene diversos componentes que trabajan en conjunto para tratar el aire. Este tratamiento incluye la filtración, el calentamiento, la refrigeración, la humidificación y la deshumidificación. El aire tratado se distribuye a través de conductos a las diferentes zonas del edificio.
Componentes de un AHU de Ventilador
Un AHU típico consta de los siguientes componentes:
Carcasa
Generalmente fabricada en metal y con un recubrimiento anticorrosivo, la carcasa alberga todos los componentes del AHU y proporciona aislamiento para evitar la condensación.
Filtros
Los filtros eliminan las impurezas del aire, como polvo, polen y otros contaminantes. Existen diferentes tipos de filtros, cada uno con un nivel de eficiencia distinto:
- Filtros HEPA (High Efficiency Particulate Air): Eliminan bacterias y virus del aire, ideales para entornos con requerimientos de higiene estrictos.
- Filtros de Bolsa: Ofrecen una eficiencia de filtración media-alta.
- Filtros de Panel: Proporcionan una filtración de baja eficiencia.
- Filtros Electrostáticos: Utilizan electrodos cargados para ionizar y capturar partículas.
- Filtros de Carbón Activado: Eliminan olores y gases.

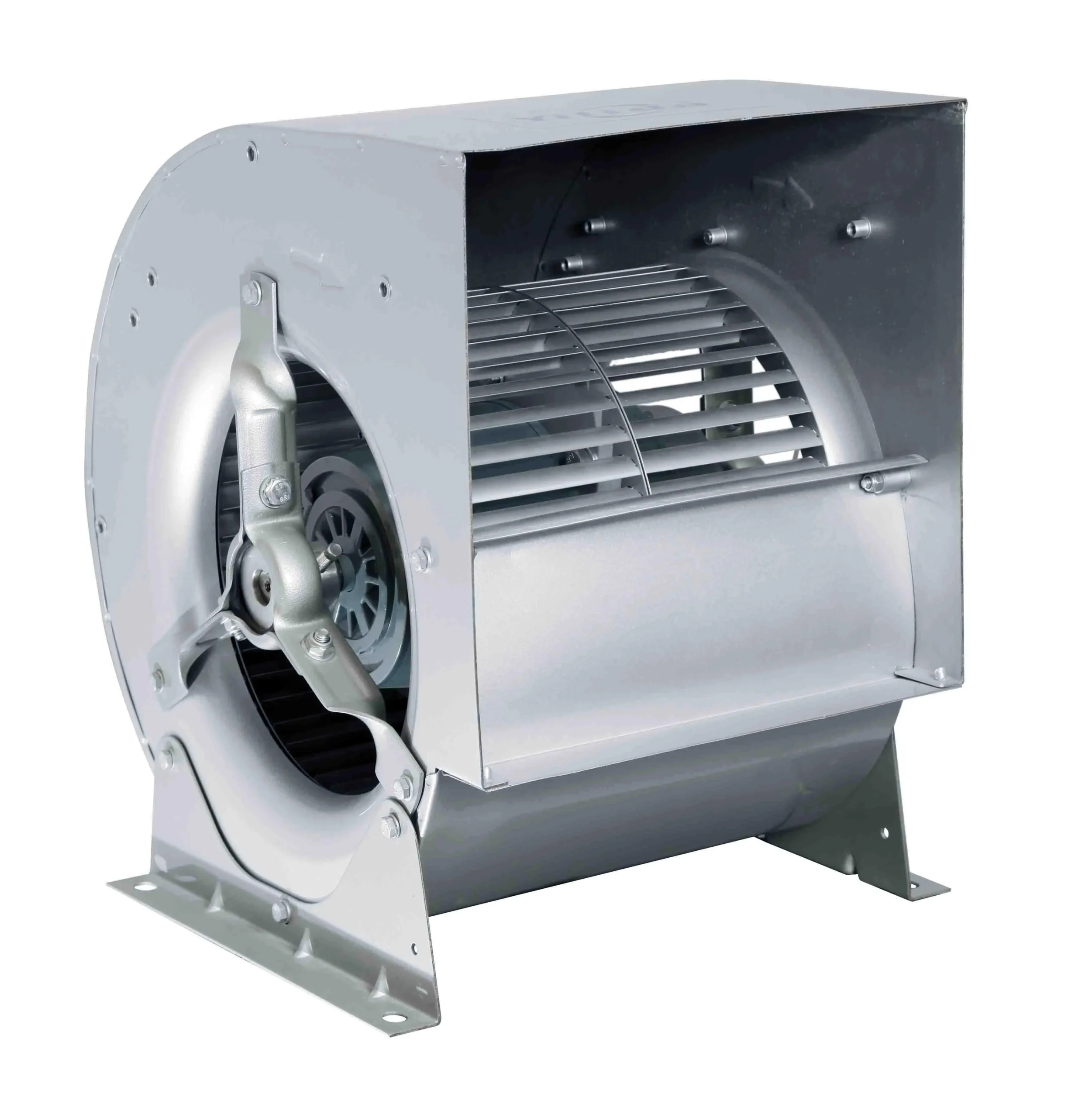

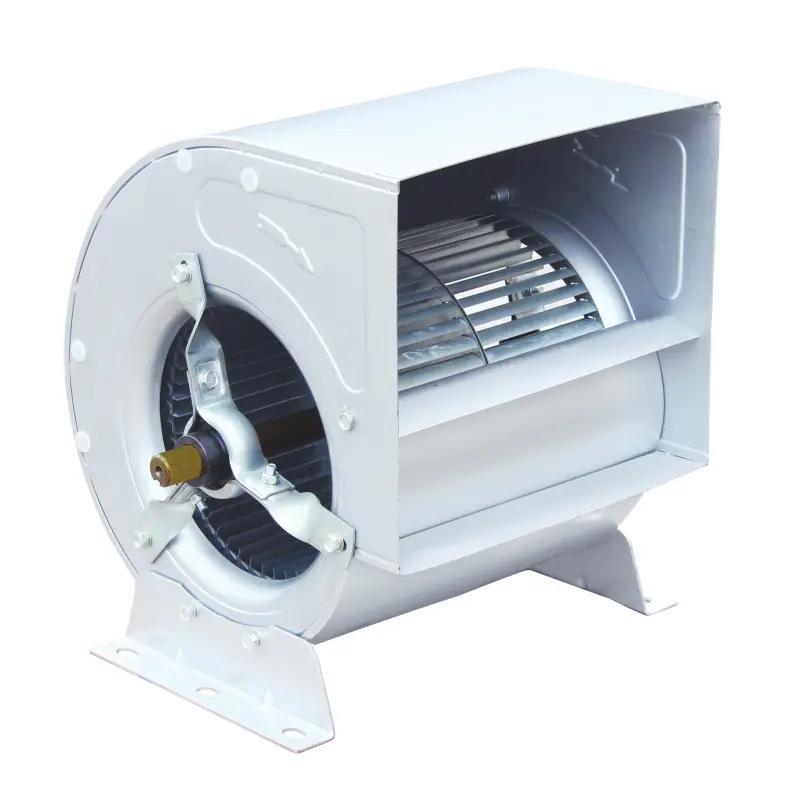

Ventilador

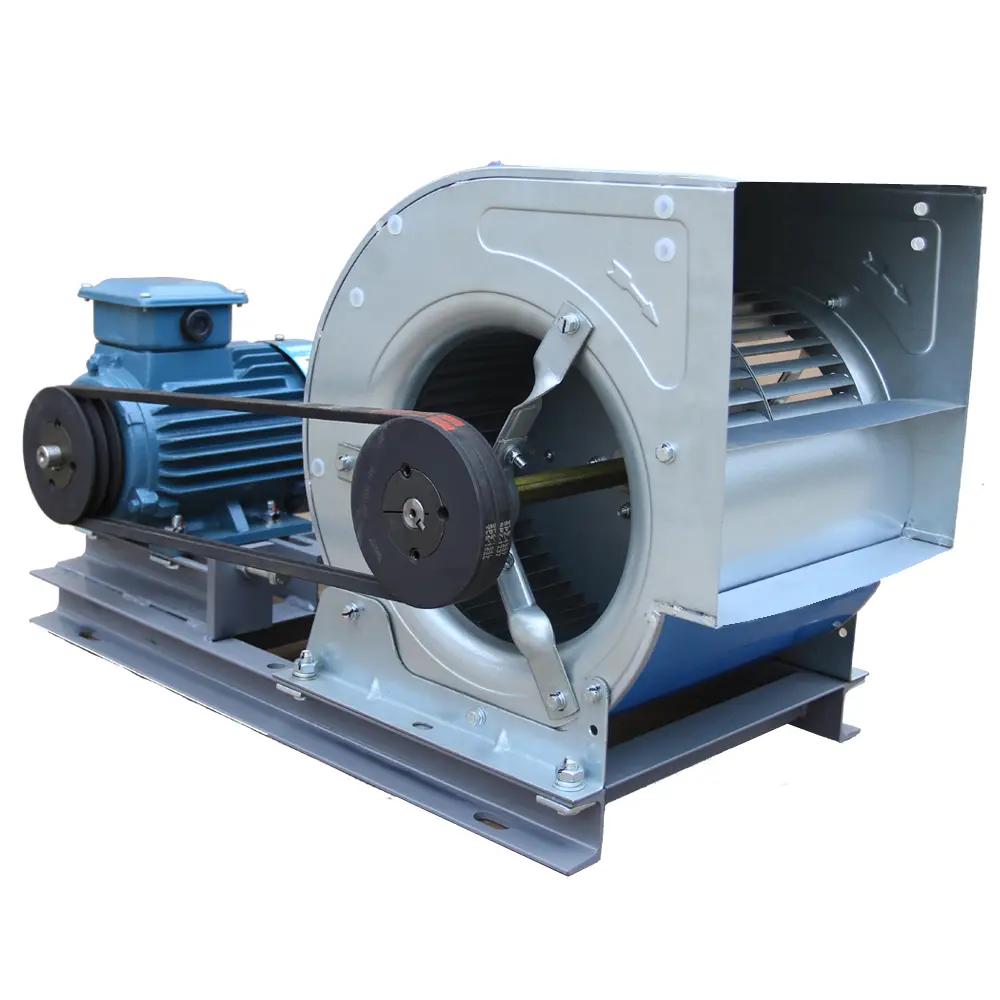

El ventilador impulsa el aire a través del AHU y hacia los conductos de distribución. La selección del tipo de ventilador (de curva hacia adelante, de curva hacia atrás, de álabe o de inclinación hacia atrás) depende de la presión estática y el volumen de aire requeridos.
Los sistemas de Volumen de Aire Variable (VAV) permiten ajustar la velocidad del ventilador en función de la demanda, optimizando el consumo energético.
Caja de Mezcla
En la caja de mezcla se combina el aire exterior con el aire de retorno. Este proceso permite la recuperación de calor y la optimización de la calidad del aire interior.
Serpentín de Refrigeración
El serpentín de refrigeración enfría y deshumidifica el aire. Puede utilizar agua helada o refrigerante directamente, dependiendo del sistema.
Humidificadores
Los humidificadores aumentan la humedad del aire, especialmente durante el invierno, para mejorar el confort. Algunos tipos comunes incluyen:
- Humidificadores de Vapor: Calientan el agua para generar vapor.
- Humidificadores de Bandeja: Calientan el agua en una bandeja para que se evapore.
- Humidificadores de Pulverización: Pulverizan agua en el aire.
Tipos de AHU de Ventilador
Existen dos tipos principales de AHU :
AHU de Soplado (Blow-Through)
El ventilador impulsa el aire a través de la caja de mezcla, el serpentín de refrigeración y los filtros antes de que llegue a los conductos.
AHU de Aspiración (Draw-Through)
El ventilador aspira el aire a través de la caja de mezcla, el serpentín de refrigeración y los filtros antes de que llegue a los conductos.
Tamaños de AHU
Los AHU varían en tamaño, desde unidades terminales pequeñas (Fan Coils) hasta grandes Unidades de Aire de Compensación (MAU) que acondicionan el 100% del aire exterior.
Beneficios de un AHU de Ventilador
Los AHU de ventilador ofrecen una serie de ventajas:
- Control preciso de la calidad del aire: Permiten filtrar, calentar, enfriar, humidificar y deshumidificar el aire para lograr las condiciones ideales.
- Eficiencia energética: Los sistemas VAV y la recuperación de calor optimizan el consumo energético.
- Flexibilidad: Se pueden adaptar a diferentes necesidades y configuraciones de edificios.
- Fácil mantenimiento: La mayoría de los componentes son accesibles para su inspección y mantenimiento.
Consultas Habituales sobre AHU de Ventilador
Aquí te presentamos algunas de las preguntas más frecuentes sobre los AHU de ventilador :
¿Cuál es la diferencia entre un AHU y un Fan Coil?
Un AHU acondiciona el aire para todo un edificio o una zona grande, mientras que un Fan Coil se utiliza para climatizar una habitación individual.
¿Qué tipo de filtro debo utilizar en mi AHU?
El tipo de filtro depende de las necesidades específicas del espacio. Los filtros HEPA son ideales para entornos con alta exigencia de higiene, mientras que los filtros de panel son suficientes para aplicaciones generales.
¿Cómo puedo mejorar la eficiencia energética de mi AHU?
Implementar un sistema VAV, optimizar la recuperación de calor y realizar un mantenimiento adecuado son algunas medidas para mejorar la eficiencia energética.
Tabla Comparativa de Tipos de Filtros para AHU
| Tipo de Filtro | Eficiencia | Aplicaciones |
|---|---|---|
| Panel | Baja | Aplicaciones generales |
| Bolsa | Media-Alta | Entornos comerciales e industriales |
| HEPA | Alta | Hospitales, laboratorios, etc. |
| Electrostático | Media-Alta | Industrias con partículas finas |
| Carbón Activado | Variable | Eliminación de olores y gases |
El AHU de ventilador es un componente esencial en los sistemas de climatización modernos. Su capacidad para controlar la calidad del aire, su eficiencia energética y su flexibilidad lo convierten en una solución ideal para una amplia gama de aplicaciones. Esperamos que este artículo te haya proporcionado una comprensión completa de la definición de AHU de ventilador, sus componentes, tipos y funcionamiento.
