Evaluación de Fugas de Aire en Ventilación Mecánica: Un Análisis Exhaustivo

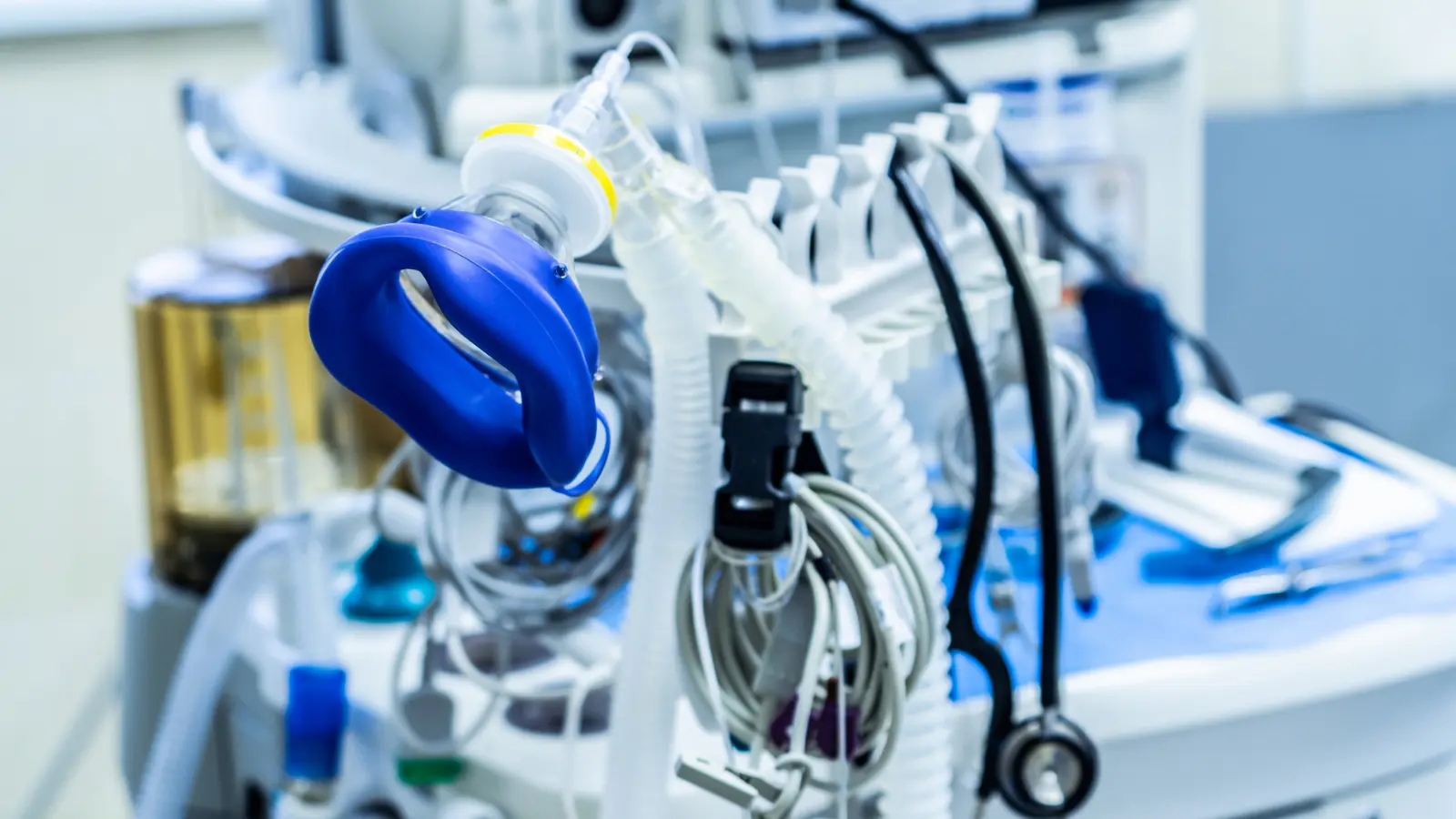

Los tubos de ventilación y los tubos respiratorios desempeñan una función vital en el cuidado de la salud. Estos tubos proporcionan una conexión esencial entre el ventilador y el paciente para la gestión de gases durante la inhalación y la exhalación. En algunos casos, también se utilizan para la administración de anestesia.
Las pruebas de fugas en el 100% de los tubos producidos son fundamentales para garantizar su correcto funcionamiento. La mayoría de estos tubos se fabrican con polímeros corrugados, y existen variantes comunes como los de una sola rama, dos ramas y coaxiales, tanto en versiones calefactadas como no calefactadas. La flexibilidad de estos tubos presenta ciertos desafíos para las pruebas de fugas.
Método e Instrumentación para Pruebas de Fugas en Tubos de Ventilación
Los fabricantes de dispositivos médicos suelen utilizar pruebas de fugas de flujo másico con presión positiva seca, empleando instrumentos como el Sentinel Blackbelt de un solo canal o el Blackbelt Pro multicanal. En la mayoría de las aplicaciones, la prueba se realiza con aire comprimido limpio y seco a una presión positiva aproximada de 60 cmH2O (0.85 psig). Esta presión se basa principalmente en las especificaciones de prueba de auditoría establecidas en la norma ISO-536
Proceso de Prueba de Fugas para Tubos Respiratorios
Diversos factores, que se detallan más adelante en este artículo, pueden influir en el enfoque de la prueba. Sin embargo, los siguientes son los pasos típicos en el proceso de prueba de fugas en circuitos respiratorios utilizando un instrumento CTS Blackbelt o Blackbelt Pro:
- Sellado del tubo : El extremo proximal (entrada) del tubo respiratorio del ventilador se conecta al puerto de prueba del instrumento de prueba de fugas, mientras que el extremo distal (salida) se sella a la atmósfera.
- Presurización del tubo : El instrumento presuriza el tubo con aire comprimido regulado, inflándolo hasta la presión de prueba deseada durante un tiempo de llenado definido por el usuario. Esta presión se mide mediante el transductor de presión del instrumento y se compara con los límites mínimo/máximo, lo que permite detectar un suministro de presión mal ajustado o fugas importantes en la pieza bajo prueba.
- Medición de la tasa de fuga : Una vez transcurrido el tiempo de llenado, el aire de la fuente se dirige a través del transductor de flujo másico del instrumento, donde se registra el flujo real (fuga) a través de la pieza hacia la atmósfera al final del tiempo de prueba definido por el usuario. Este flujo se compara con los límites de flujo mínimo/máximo para determinar si hay fugas finas, generalmente en unidades de tasa de fuga de centímetros cúbicos estándar por minuto (sccm).
- Escape y resultado de la prueba : Después del tiempo de prueba, la presión de la fuente se desconecta del circuito de medición de flujo másico y cualquier presión atrapada dentro del tubo respiratorio se libera a la atmósfera durante un tiempo de escape definido por el usuario. Después del escape, los datos finales del resultado de la prueba variable se muestran en el instrumento. Los indicadores claramente visibles en la pantalla y el panel frontal permiten al operador identificar fácilmente los tubos que han pasado o fallado la prueba, lo que les permite desconectarlos del instrumento Sentinel y moverlos correctamente a la línea de producción o a los contenedores de rechazo.
Factores que Afectan el Tiempo del Ciclo
El tiempo total del ciclo de prueba depende de muchos factores, pero los más críticos son:
- Límite de rechazo
- Volumen del área presurizada/evacuada de la pieza bajo prueba
- Estabilidad de la temperatura de la pieza y del entorno de prueba
- Estabilidad dimensional de la pieza bajo prueba
- Requisitos de repetibilidad definidos por el usuario
- Precisión, exactitud y resolución del instrumento que realiza la prueba
Cuando se necesita aumentar el rendimiento, se requiere un equilibrio cuidadoso entre la optimización de los factores mencionados anteriormente.
Consideraciones Adicionales para la Evaluación de Fugas de Aire
Además de los puntos mencionados anteriormente, es importante considerar los siguientes aspectos al realizar una evaluación de fugas de aire en ventilación mecánica:
- Tipo de ventilador : Los diferentes tipos de ventiladores pueden tener requisitos específicos para las pruebas de fugas.
- Condiciones del paciente : Las condiciones del paciente, como la compliance pulmonar, pueden afectar los resultados de la prueba.
- Mantenimiento del equipo : El mantenimiento adecuado del equipo de ventilación es crucial para garantizar la precisión de las pruebas de fugas.
Tabla Comparativa de Métodos de Detección de Fugas
| Método | Ventajas | Desventajas |
|---|---|---|
| Prueba de flujo másico con presión positiva | Alta precisión, Resultados cuantitativos | Requiere equipo especializado |
| Prueba de caída de presión | Sencillo de realizar, Bajo costo | Menos preciso que la prueba de flujo másico |
| Inspección visual | Permite identificar fugas grandes | No detecta fugas pequeñas |
Consultas Habituales
¿Con qué frecuencia se deben realizar las pruebas de fugas de aire?
La frecuencia de las pruebas de fugas de aire depende del tipo de equipo y de las recomendaciones del fabricante. En general, se recomienda realizar pruebas de fugas de aire al menos una vez al año.
¿Qué debo hacer si se detecta una fuga de aire?
Si se detecta una fuga de aire, se debe tomar medidas para repararla lo antes posible. Dependiendo de la gravedad de la fuga, puede ser necesario reemplazar el tubo o componente afectado.
¿Cómo puedo prevenir las fugas de aire?
El mantenimiento adecuado del equipo de ventilación es la mejor manera de prevenir las fugas de aire. Se debe inspeccionar regularmente el equipo en busca de signos de desgaste o daño.
La evaluación de fugas de aire en ventilación mecánica es un proceso crucial para garantizar la seguridad y el bienestar del paciente. Un programa integral de pruebas de fugas de aire, junto con un mantenimiento adecuado del equipo, puede ayudar a minimizar el riesgo de complicaciones y optimizar la eficacia de la ventilación mecánica.
