El amplificador operacional como comparador es una herramienta fundamental en la electrónica. Este componente versátil permite comparar dos voltajes y generar una salida que indica cuál de las dos entradas es mayor. En esta información, exploraremos en detalle el funcionamiento del amplificador operacional como comparador, cómo elegir el adecuado para tus necesidades y cómo utilizarlo en tus proyectos.
¿Qué es un Amplificador Operacional?

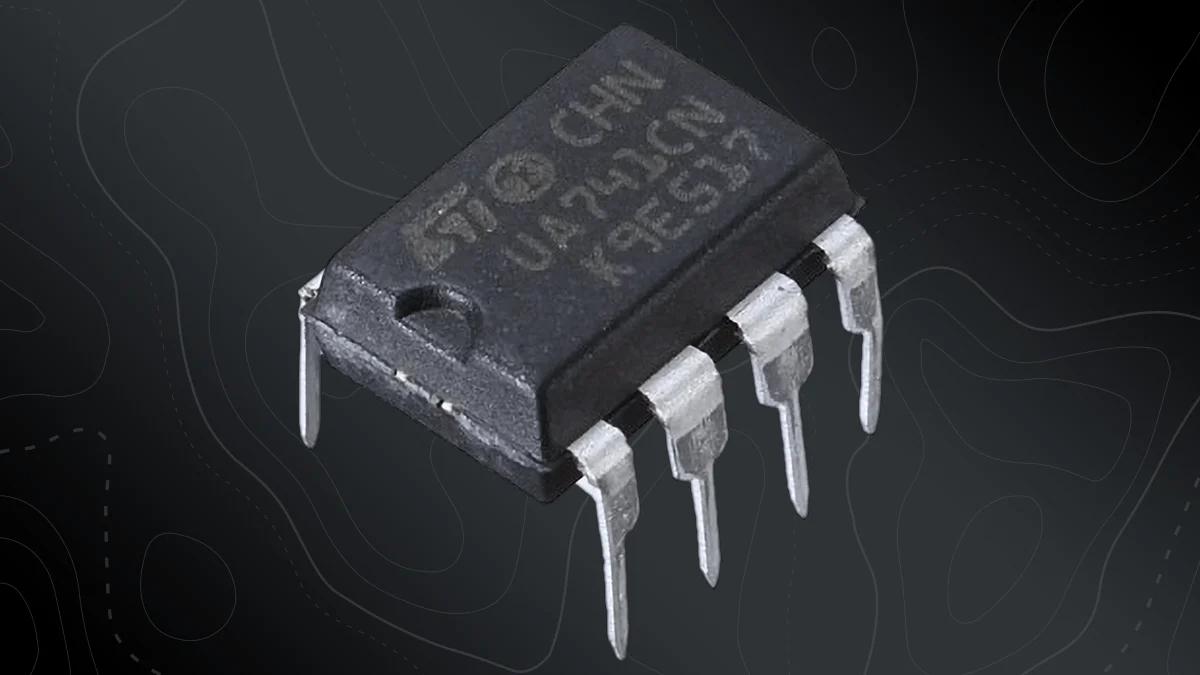

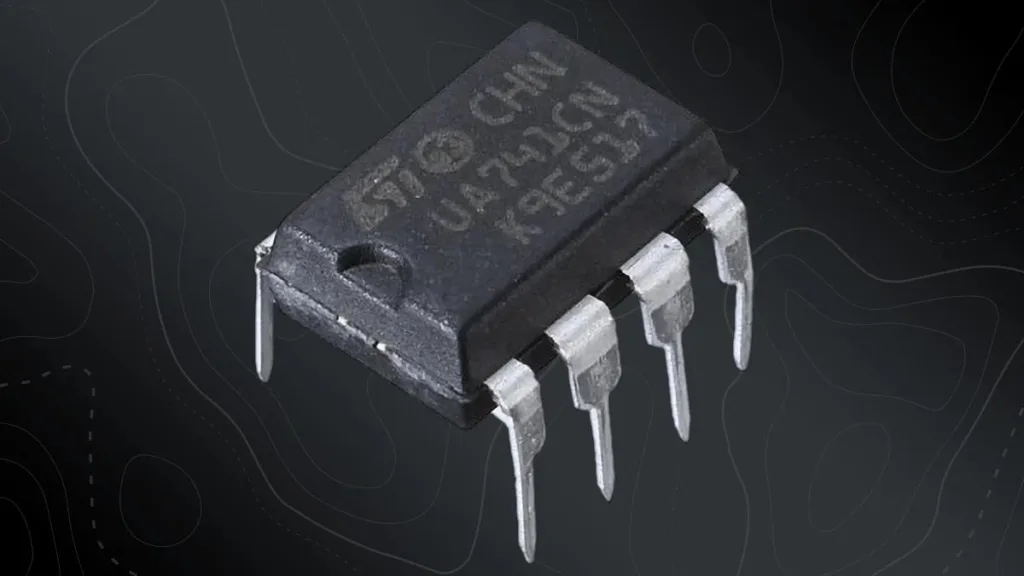

Un amplificador operacional (op-amp) es un circuito integrado que amplifica la diferencia de voltaje entre sus dos entradas. Internamente, está compuesto por transistores que le permiten controlar corrientes y tensiones. El famoso circuito integrado 741 es uno de los primeros ejemplos de op-amp, aunque hoy en día existen modelos más avanzados con 2 o 4 amplificadores operacionales en un solo chip.
El Amplificador Operacional como Comparador
Cuando se configura como comparador, el amplificador operacional determina cuál de sus dos entradas tiene un voltaje mayor. Si el voltaje en la entrada no inversora (+) es mayor que el voltaje en la entrada inversora (-), la salida del amplificador operacional se saturará a un voltaje cercano a la alimentación positiva (Vcc). Por el contrario, si el voltaje en la entrada inversora (-) es mayor, la salida se saturará a un voltaje cercano a la alimentación negativa (Vss).
Ventajas del Amplificador Operacional como Comparador
- Simplicidad : Requiere pocos componentes externos.
- Alta velocidad : Ofrece tiempos de respuesta rápidos.
- Versatilidad : Se puede configurar para diferentes rangos de voltaje.
Cómo Elegir el Amplificador Operacional Adecuado
A la hora de seleccionar un amplificador operacional como comparador con ventilador, es importante considerar las siguientes características:
Voltaje de Alimentación
Asegúrate de que el voltaje de alimentación del amplificador operacional sea compatible con tu circuito. Algunos amplificadores operacionales funcionan con voltajes de alimentación simples, mientras que otros requieren voltajes de alimentación duales.
Velocidad de Respuesta
La velocidad de respuesta, también conocida como slew rate, determina la rapidez con la que el amplificador operacional puede cambiar su salida. Si necesitas comparar señales que cambian rápidamente, elige un amplificador operacional con una alta velocidad de respuesta.
Precisión
La precisión del comparador se refiere a la diferencia entre el voltaje de entrada real y el voltaje de entrada que provoca un cambio en la salida. Si necesitas una alta precisión, busca un amplificador operacional con un bajo voltaje de offset de entrada.
Consumo de Corriente
El consumo de corriente del amplificador operacional es un factor importante a considerar, especialmente en aplicaciones de baja potencia. Elige un amplificador operacional con un bajo consumo de corriente si la eficiencia energética es una prioridad.
Tabla Comparativa de Amplificadores Operacionales
| Modelo | Voltaje de Alimentación | Velocidad de Respuesta | Precisión | Consumo de Corriente |
|---|---|---|---|---|
| LM339 | 2V - 36V | 0.5V/µs | 2mV | 0.8mA |
| LM393 | 2V - 36V | 0.3V/µs | 3mV | 0.8mA |
| LM741 | ±5V - ±15V | 0.5V/µs | 6mV | 7mA |
Aplicaciones del Amplificador Operacional como Comparador
- Detección de Nivel : Detectar si un voltaje supera un umbral determinado.
- Convertidor Analógico-Digital (ADC) : Convertir una señal analógica a una señal digital.
- Osciladores : Generar señales periódicas.
- Control de Motores : Controlar la velocidad y dirección de motores.
- Sistemas de Alarma : Detectar eventos como la apertura de una puerta o la activación de un sensor.
Consultas Habituales
¿Qué diferencia hay entre un amplificador operacional y un comparador dedicado?
Un comparador dedicado está optimizado para aplicaciones de comparación, ofreciendo generalmente una mayor velocidad de respuesta y una mejor inmunidad al ruido. Sin embargo, un amplificador operacional puede utilizarse como comparador en muchas aplicaciones, especialmente cuando no se requieren las máximas prestaciones.
¿Cómo puedo mejorar la precisión de un amplificador operacional como comparador?
Se puede mejorar la precisión utilizando resistencias de alta precisión en el circuito de retroalimentación y ajustando el voltaje de offset de entrada.
¿Necesito un ventilador para mi amplificador operacional?
La necesidad de un ventilador depende de la disipación de potencia del amplificador operacional y de la temperatura ambiente. Si el amplificador operacional se calienta demasiado, un ventilador puede ayudar a mantenerlo dentro de un rango de temperatura seguro.
El amplificador operacional como comparador es una herramienta poderosa y versátil en la electrónica. Al comprender su funcionamiento y características, puedes aprovechar al máximo sus capacidades en tus proyectos. Recuerda elegir el amplificador operacional adecuado para tus necesidades y considerar la posibilidad de utilizar un ventilador si la disipación de potencia es un problema.
