La ventilación natural es una estrategia de diseño pasivo que aprovecha las fuerzas naturales del viento y la flotabilidad térmica para proporcionar aire fresco y confortable en el interior de los edificios. Este artículo se centra en la ventilación natural por flotabilidad térmica, también conocida como efecto chimenea, y su aplicación en el diseño de edificios energéticamente eficientes. Exploraremos los principios fundamentales, los cálculos involucrados y cómo se relaciona con el software de simulación energética como Honeybee.
Principios de la Flotabilidad Térmica (Efecto Chimenea)

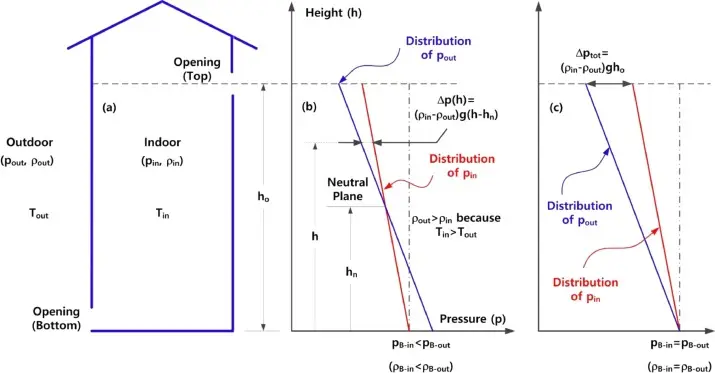

La flotabilidad térmica se produce debido a la diferencia de densidad entre el aire interior y el aire exterior. Cuando el aire interior se calienta, se vuelve menos denso y asciende, creando una presión positiva en la parte superior del edificio. Esta presión fuerza la salida del aire caliente a través de aberturas altas, mientras que el aire fresco del exterior entra por aberturas bajas, creando un flujo de aire natural. La fuerza de este flujo depende de la diferencia de temperatura entre el interior y el exterior, la altura del edificio ( altura operativa ) y el tamaño de las aberturas.
Factores que Influyen en la Ventilación Natural por Flotabilidad Térmica
- Diferencia de Temperatura: Cuanto mayor sea la diferencia de temperatura entre el interior y el exterior, mayor será la fuerza del flujo de aire.
- Altura del Edificio: Una mayor altura del edificio aumenta la presión diferencial y, por lo tanto, la fuerza del flujo de aire.
- Tamaño y Ubicación de las Aberturas: Aberturas más grandes y estratégicamente ubicadas (altas y bajas) permiten un mayor flujo de aire.
- Resistencia al Flujo de Aire: La resistencia al flujo de aire dentro del edificio, causada por obstrucciones o la geometría del espacio, puede afectar la eficacia de la ventilación natural.
Cálculo del Caudal de Aire por Flotabilidad Térmica
El caudal de aire por flotabilidad térmica se puede calcular utilizando la siguiente fórmula (similar a la mencionada en la consulta):
Caudal de Aire (m³/s) = Coeficiente de Descarga Área de la Abertura (m²) √(2 Gravedad (m/s²) Altura Operativa (m) (|(Temperatura Interior - Temperatura Exterior)| / Temperatura Interior))
Donde:
- Coeficiente de Descarga: Un factor que representa la eficiencia de la abertura para permitir el flujo de aire (típicamente entre 0.6 y 0.7).
- Área de la Abertura: El área total de las aberturas de entrada y salida.
- Gravedad: La aceleración debida a la gravedad (aproximadamente 81 m/s²).
- Altura Operativa: La diferencia de altura entre las aberturas de entrada y salida.
- Temperatura Interior: La temperatura del aire interior.
- Temperatura Exterior: La temperatura del aire exterior.
Software de Simulación Energética: Honeybee y la Ventilación Natural
Honeybee es un plugin de Grasshopper para Rhino que permite simular el rendimiento energético de los edificios, incluyendo la ventilación natural. Permite a los diseñadores evaluar diferentes estrategias de ventilación natural y optimizar el diseño del edificio para maximizar el confort y minimizar el consumo de energía.
En la consulta mencionada, se plantea la duda sobre el coeficiente de descarga en la simulación de ventilación natural tipo 1 en Honeybee. Es importante comprender que este coeficiente es un parámetro crucial para calcular el caudal de aire, incluso en el caso de la ventilación de un solo lado (tipo 1). Ajustar este coeficiente a cero efectivamente elimina el efecto de la flotabilidad térmica en la simulación, lo que resulta en un caudal de aire nulo.
Consideraciones Adicionales para el Diseño de Ventilación Natural
- Orientación del Edificio: La orientación del edificio con respecto al sol y al viento predominante puede influir en la eficacia de la ventilación natural.
- Diseño de las Aberturas: El tipo, tamaño y ubicación de las aberturas son cruciales para controlar el flujo de aire y la ventilación natural.
- Control de la Ventilación: Es importante proporcionar mecanismos de control para regular la ventilación natural, como persianas, contraventanas o sistemas automatizados.
Beneficios de la Ventilación Natural
- Mejora de la Calidad del Aire Interior: La ventilación natural proporciona aire fresco y reduce la concentración de contaminantes en el interior.
- Ahorro de Energía: Reduce la necesidad de sistemas mecánicos de ventilación y refrigeración, lo que se traduce en un menor consumo de energía.
- Confort Térmico: Puede proporcionar un ambiente interior más confortable, especialmente en climas templados.
Conclusión
La ventilación natural por flotabilidad térmica es una estrategia de diseño sostenible y eficiente que puede mejorar significativamente el rendimiento energético y el confort de los edificios. Comprender los principios fundamentales, los cálculos involucrados y la aplicación de software de simulación como Honeybee son esenciales para un diseño efectivo. Al integrar la ventilación natural en el diseño, los arquitectos e ingenieros pueden crear edificios más saludables, confortables y sostenibles.
Consultas Habituales
¿Qué es el coeficiente de descarga en la ventilación natural?
El coeficiente de descarga es un factor que representa la eficiencia de una abertura para permitir el flujo de aire. Influye en la cantidad de aire que puede pasar a través de la abertura para una diferencia de presión dada.
¿Cómo se calcula la altura operativa en la ventilación natural?
La altura operativa es la diferencia de altura entre las aberturas de entrada y salida de aire. Se utiliza en el cálculo del caudal de aire por flotabilidad térmica.
¿Cómo influye la temperatura en la ventilación natural por flotabilidad térmica?
La diferencia de temperatura entre el interior y el exterior es el motor principal de la ventilación natural por flotabilidad térmica. Cuanto mayor sea la diferencia, mayor será el flujo de aire.
Tabla Comparativa: Ventilación Natural vs. Ventilación Mecánica
| Característica | Ventilación Natural | Ventilación Mecánica |
|---|---|---|
| Costo de Instalación | Bajo | Alto |
| Costo de Operación | Bajo | Alto |
| Mantenimiento | Bajo | Alto |
| Impacto Ambiental | Bajo | Alto |
| Control de la Ventilación | Limitado | Alto |
