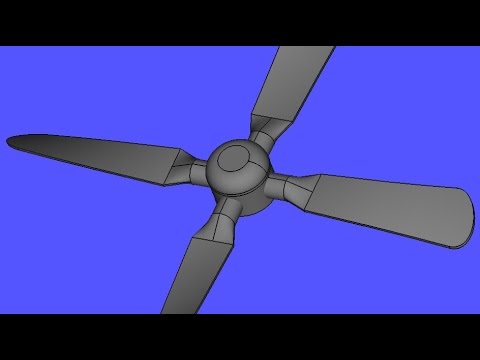

FreeCAD, el software de modelado 3D de código abierto, ofrece un entorno versátil para el diseño de una variedad de objetos, incluyendo las aspas de ventilador. Si bien la información proporcionada se centra en la creación de una esfera, podemos extrapolar los conceptos y herramientas para comprender cómo se podrían diseñar aspas de ventilador en FreeCAD. Este artículo explorará el proceso de diseño, las herramientas esenciales y las consideraciones clave para crear aspas de ventilador eficientes y funcionales utilizando FreeCAD.
Aspas de Ventilador en FreeCAD : Primeros Pasos
Para comenzar, es crucial comprender la geometría básica de un aspa de ventilador. Generalmente, se compone de un perfil aerodinámico que se extiende desde un núcleo central. El diseño del perfil aerodinámico es fundamental para el rendimiento del ventilador, ya que influye en el flujo de aire y la eficiencia energética.
En FreeCAD, podemos utilizar el Ambiente de Trabajo de Diseño de Piezas (Part Design) para crear la forma base del aspa. Herramientas como Extrusión, Revolución y Barrido serán esenciales para dar forma al perfil aerodinámico deseado. La herramienta Esfera Aditiva, aunque no es directamente aplicable al diseño del aspa, nos ilustra la capacidad de FreeCAD para crear formas primitivas que pueden servir como punto de partida para diseños más complejos.
Herramientas Clave para el Diseño de Aspas de Ventilador en FreeCAD
- Diseño de Piezas (Part Design): Este ambiente de trabajo proporciona las herramientas fundamentales para la creación de sólidos 3D, como las aspas de ventilador.
- Croquis (Sketcher): Permite crear bocetos 2D que luego se pueden extruir o revolucionar para formar sólidos 3D.
- Extrusión: Extiende un boceto 2D a lo largo de un vector, creando un sólido 3D.
- Revolución: Rota un boceto 2D alrededor de un eje, generando un sólido 3D con simetría rotacional.
- Barrido: Crea un sólido 3D al barrer un perfil 2D a lo largo de una trayectoria.
Consideraciones de Diseño para Aspas de Ventilador en FreeCAD
Al diseñar aspas de ventilador en FreeCAD, tener en cuenta los siguientes aspectos:
- Aerodinámica: El perfil aerodinámico del aspa determinará su eficiencia y rendimiento. Se pueden utilizar herramientas de simulación para optimizar el diseño.
- Material: El material del aspa influirá en su resistencia, durabilidad y peso. FreeCAD permite asignar materiales a los objetos para realizar análisis.
- Fabricación: El diseño del aspa debe ser compatible con los métodos de fabricación disponibles.
- Equilibrio: Las aspas del ventilador deben estar equilibradas para evitar vibraciones y ruido excesivo.
Profundizando en el Diseño de Aspas de Ventilador en FreeCAD
Para diseños más complejos, podemos aprovechar las capacidades avanzadas de FreeCAD. El Ambiente de Trabajo de Malla (Mesh Design) permite trabajar con mallas poligonales, lo que puede ser útil para crear superficies complejas o importar modelos desde otras plataformas.
Además, podemos utilizar el Ambiente de Trabajo de Simulación (FEM) para realizar análisis de elementos finitos y evaluar el comportamiento del aspa bajo diferentes condiciones de carga. Esto nos permite optimizar el diseño para la resistencia, rigidez y durabilidad.
Comparación de Métodos de Diseño
Existen diferentes enfoques para diseñar aspas de ventilador en FreeCAD. Podemos optar por un diseño paramétrico, donde las dimensiones del aspa se controlan mediante parámetros, lo que facilita la modificación y optimización del diseño.
Alternativamente, podemos utilizar un enfoque de modelado directo, donde las formas se manipulan directamente. La elección del método dependerá de la complejidad del diseño y las preferencias del usuario.
| Método | Ventajas | Desventajas |
|---|---|---|
| Paramétrico | Facilidad de modificación y optimización. Control preciso sobre las dimensiones. | Puede requerir una mayor planificación inicial. |
| Modelado Directo | Mayor flexibilidad para la creación de formas complejas. Intuitivo para usuarios con experiencia en modelado 3D. | Puede ser más difícil realizar modificaciones precisas. |
FreeCAD ofrece una potente plataforma para el diseño de aspas de ventilador. Con sus herramientas versátiles y su capacidad para realizar simulaciones, podemos crear aspas eficientes y funcionales. Al comprender los principios de diseño y aprovechar las capacidades de FreeCAD, podemos llevar nuestras ideas desde el concepto hasta la realidad.
Recuerda que este artículo proporciona una introducción al diseño de aspas de ventilador en FreeCAD. Te animamos a explorar la documentación oficial de FreeCAD y a experimentar con las diferentes herramientas para profundizar tus conocimientos y desarrollar tus habilidades de diseño.
