La ventilación mecánica es una herramienta fundamental en el cuidado de pacientes con insuficiencia respiratoria. Comprender las representaciones gráficas de la ventilación, conocidas como bucles, es esencial para optimizar la terapia y el manejo del paciente. Este artículo se centra en la interpretación de los bucles de ventilación mecánica, incluyendo los bucles de volumen-tiempo, flujo-tiempo y presión-tiempo.

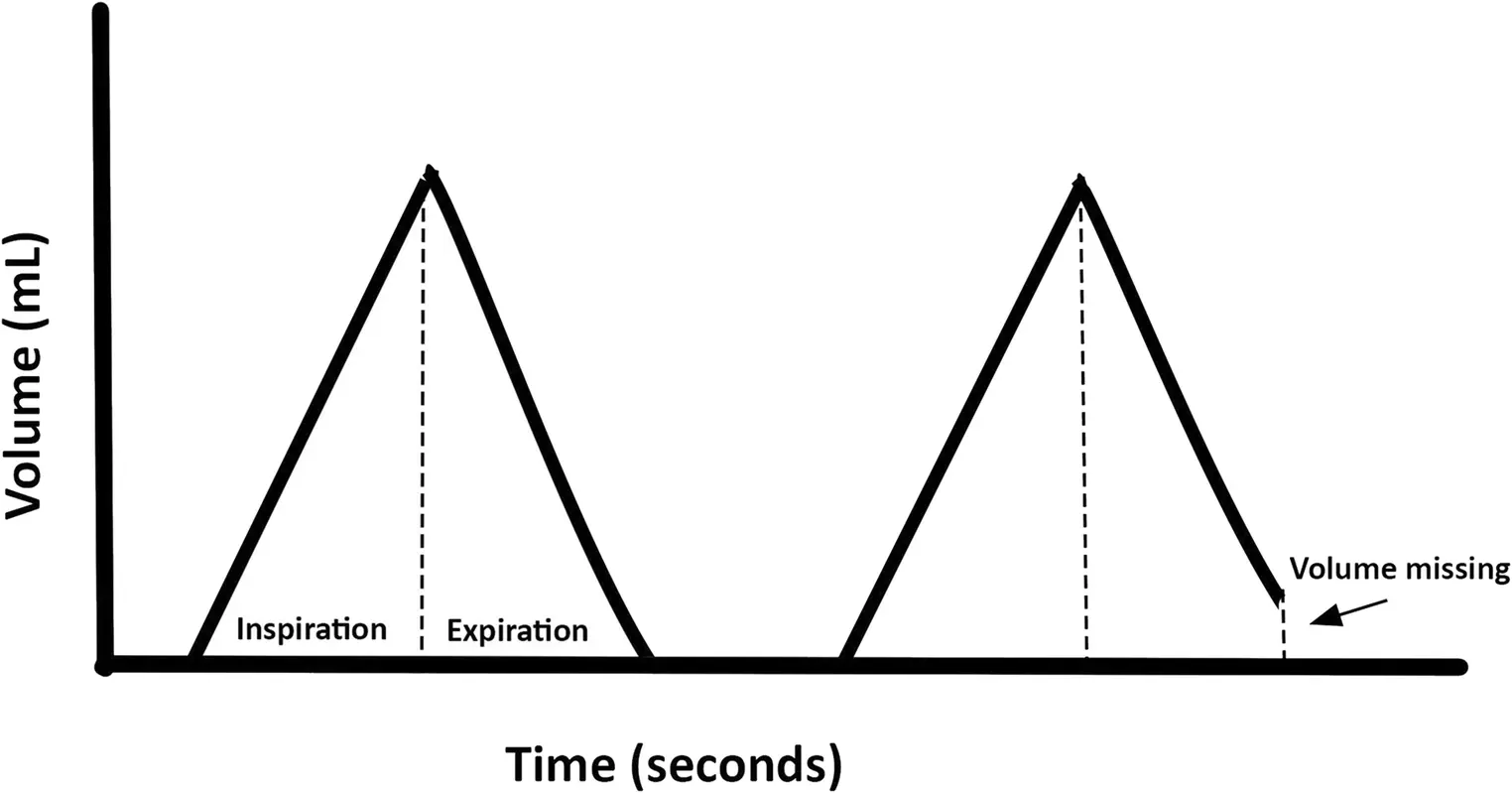

Bucle Volumen-Tiempo
El bucle volumen-tiempo representa el volumen de gas administrado a los pulmones en función del tiempo. La pendiente ascendente representa el volumen inspiratorio y la descendente, el volumen espiratorio.
- Interpretación : Diferencias entre el volumen inspiratorio y espiratorio pueden indicar fugas de aire en el sistema o la presencia de presión positiva al final de la espiración intrínseca (PEEPi) , también conocida como auto-PEEP o atrapamiento aéreo.
- Aplicaciones Clínicas : Evaluación del volumen corriente, detección de fugas de aire y PEEPi, y evaluación del impacto de los ajustes del ventilador en el volumen tidal.
Bucle Flujo-Tiempo
El bucle flujo-tiempo muestra el flujo de gas entre el paciente y el ventilador a lo largo del tiempo. El flujo inspiratorio se representa como un valor positivo y el espiratorio como un valor negativo.
- Interpretación : La forma del bucle flujo-tiempo varía según el modo de ventilación. En modos controlados por presión, la curva presenta una forma decelerante. En modos controlados por volumen o flujo, la curva tiene una forma cuadrada.
- Aplicaciones Clínicas : Identificación del modo de ventilación, evaluación de la resistencia de las vías aéreas (una curva con un pico de flujo espiratorio disminuido y un tiempo prolongado para volver a la línea de base sugiere una mayor resistencia), detección de PEEPi (la curva espiratoria no regresa a la línea de base antes del inicio de la siguiente inspiración) y evaluación de la complacencia pulmonar.
Bucle Presión-Tiempo
El bucle presión-tiempo ilustra la presión en la vía aérea en relación con el tiempo.
- Interpretación : En la ventilación con control de presión, la presión administrada es constante y el bucle tiene forma cuadrada. En la ventilación con control de volumen, el bucle es ascendente debido al aumento de la presión con un patrón de flujo constante.
- Aplicaciones Clínicas : Evaluación de la complacencia de las vías aéreas, medición de la presión meseta (Pplat), la presión positiva al final de la espiración (PEEP) y la PEEPi.
Presión de Meseta (Pplat)
La Pplat es la presión en la vía aérea en condiciones estáticas, es decir, cuando no hay flujo de aire. Se obtiene realizando una pausa inspiratoria en el ventilador.
- Aplicaciones Clínicas : Una gran diferencia entre la presión inspiratoria máxima (PIP) y la Pplat indica una alta resistencia en la vía aérea. El control de la Pplat se utiliza en el manejo del síndrome de dificultad respiratoria aguda (SDRA) para proteger los pulmones.
PEEP Intrínseca (Auto-PEEP o PEEPi)
La PEEPi se produce cuando los pulmones no se vacían completamente al final de la espiración, lo que resulta en una presión positiva al final de la espiración no intencionada. Se mide realizando una pausa espiratoria en el ventilador.
- Aplicaciones Clínicas : La detección y el manejo de la PEEPi son cruciales para prevenir la hiperinsuflación pulmonar y optimizar la ventilación.
Índice de Estrés
El índice de estrés es un coeficiente derivado del bucle presión-tiempo durante la ventilación con control de volumen.
- Interpretación : Un índice de estrés de uno indica una complacencia pulmonar normal. Un índice de estrés menor a uno sugiere una mejoría en la complacencia, mientras que un índice de estrés mayor a uno indica una disminución de la complacencia y posible sobredistensión pulmonar.
- Aplicaciones Clínicas : El índice de estrés puede utilizarse para guiar la titulación de la PEEP y el volumen tidal.
Conclusión
La interpretación de los bucles en ventilación mecánica proporciona información valiosa sobre la mecánica pulmonar del paciente, lo que permite a los clínicos optimizar la configuración del ventilador y mejorar la atención al paciente. La comprensión de los bucles de volumen-tiempo, flujo-tiempo y presión-tiempo, junto con la Pplat, la PEEPi y el índice de estrés, son herramientas fundamentales para el manejo eficaz de la ventilación mecánica.
Consultas Habituales sobre Bucle en Ventilación Mecánica
Aquí te presentamos algunas de las preguntas más frecuentes que suelen surgir en torno al bucle en ventilación mecánica :
- ¿Qué significa un bucle con forma de "pato" en el gráfico de presión-tiempo?
- ¿Cómo puedo identificar una fuga de aire en el bucle volumen-tiempo ?
- ¿Qué ajustes del ventilador puedo modificar para corregir un bucle flujo-tiempo que indica una alta resistencia de las vías aéreas?
- ¿Cuál es la importancia de monitorizar la Pplat en pacientes con SDRA?
- ¿Cómo puedo minimizar la PEEPi en un paciente con ventilación mecánica ?
Tabla Comparativa de los Diferentes Tipos de Bucles
| Tipo de Bucle | Información que Proporciona | Aplicaciones Clínicas |
|---|---|---|
| Volumen-Tiempo | Volumen de gas administrado en función del tiempo | Evaluación del volumen corriente, detección de fugas de aire y PEEPi |
| Flujo-Tiempo | Flujo de gas entre el paciente y el ventilador | Identificación del modo de ventilación, evaluación de la resistencia de las vías aéreas, detección de PEEPi |
| Presión-Tiempo | Presión en la vía aérea en función del tiempo | Evaluación de la complacencia de las vías aéreas, medición de la Pplat, PEEP y PEEPi |
