El circuito de mando de un ventilador eléctrico es esencial para su correcto funcionamiento. Actúa como el cerebro del sistema, controlando y regulando su operación. Este artículo se adentra en el funcionamiento interno de este circuito, explicando sus componentes, funcionamiento y las ventajas que ofrece.

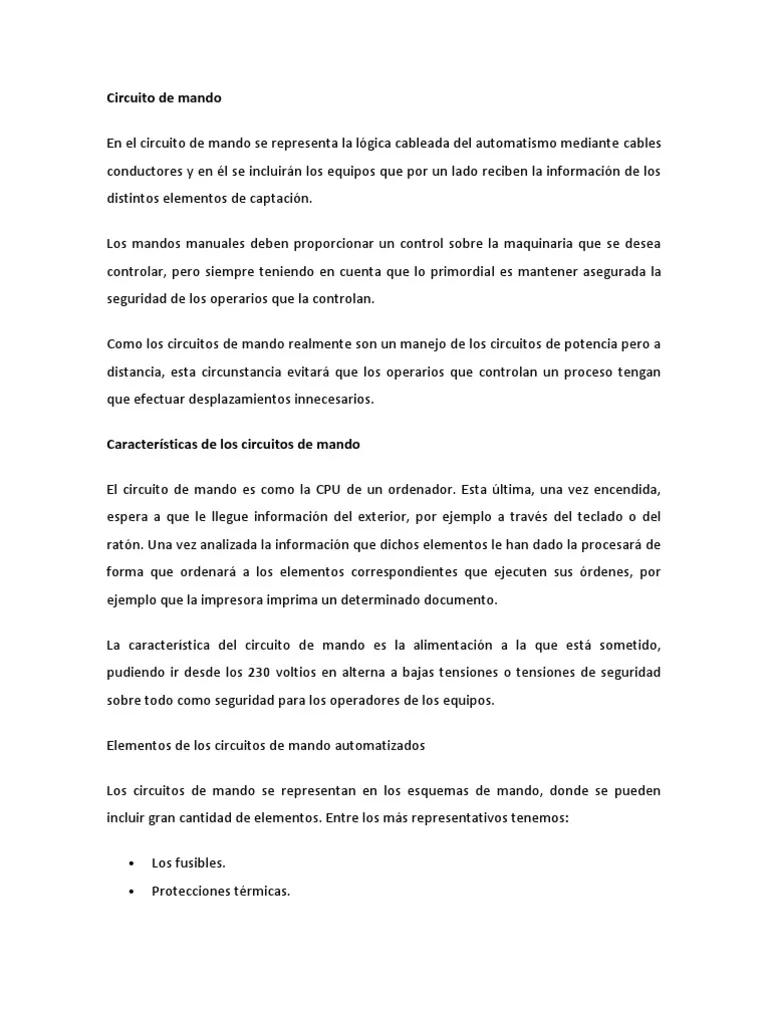

¿Qué es un Circuito de Mando ?
El circuito de mando es la parte del sistema eléctrico que se encarga de controlar y proteger el motor del ventilador. Es el responsable de recibir las señales de control, procesarlas y enviar las órdenes al circuito de potencia, que es el que finalmente alimenta al motor. En esencia, el circuito de mando es el cerebro del sistema, mientras que el circuito de potencia son los músculos.
Componentes del Circuito de Mando de un Ventilador Eléctrico
Un circuito de mando de un ventilador eléctrico típico suele incluir los siguientes componentes:
- Interruptor: Permite al usuario encender y apagar el ventilador. Actúa como la entrada principal del circuito de mando.
- Selector de Velocidad: Permite al usuario seleccionar entre diferentes velocidades de ventilación. Generalmente se implementa mediante un conmutador o un potenciómetro.
- Temporizador: Permite programar el tiempo de funcionamiento del ventilador. Puede ser un temporizador mecánico o electrónico.
- Termostato: Regula la temperatura ambiente encendiendo o apagando el ventilador según sea necesario. Se utiliza principalmente en sistemas de climatización.
- Fusibles o Protectores Térmicos: Protegen el circuito de sobrecargas y cortocircuitos, evitando daños en el motor y en el propio circuito.
- Relés: Dispositivos electromagnéticos que se utilizan para controlar cargas de alta potencia con una señal de baja potencia. En el circuito de mando del ventilador, los relés se utilizan para activar y desactivar el circuito de potencia.
- Contactores: Similares a los relés, pero diseñados para manejar corrientes mucho más altas. Se utilizan en ventiladores de gran potencia.
Funcionamiento del Circuito de Mando
El funcionamiento del circuito de mando de un ventilador eléctrico se basa en la lógica de control. Cuando el usuario acciona el interruptor, la señal eléctrica se transmite a través del circuito de mando. El selector de velocidad determina la velocidad de giro del motor, y el temporizador controla el tiempo de funcionamiento. Si el circuito incluye un termostato, este se encarga de encender y apagar el ventilador para mantener la temperatura deseada. Los fusibles y protectores térmicos actúan como elementos de seguridad, interrumpiendo el circuito en caso de sobrecarga o cortocircuito. Finalmente, los relés o contactores activan el circuito de potencia, alimentando el motor del ventilador.
Ventajas del Circuito de Mando
El uso de un circuito de mando en un ventilador eléctrico ofrece varias ventajas:
- Control Preciso: Permite un control preciso de la velocidad y el tiempo de funcionamiento del ventilador.
- Protección del Motor: Protege el motor de sobrecargas y cortocircuitos, prolongando su vida útil.
- Automatización: Permite automatizar el funcionamiento del ventilador, por ejemplo, mediante el uso de un temporizador o un termostato.
- Seguridad: Aumenta la seguridad del sistema al incluir elementos de protección como fusibles y protectores térmicos.
- Eficiencia Energética: Al permitir un control preciso del funcionamiento del ventilador, se puede optimizar su consumo energético.
Consultas Habituales sobre el Circuito de Mando de un Ventilador Eléctrico
Aquí te presentamos algunas de las consultas más habituales sobre el circuito de mando de un ventilador eléctrico :
- ¿Qué tipo de interruptor se utiliza en un circuito de mando de ventilador? Se pueden utilizar diferentes tipos de interruptores, como interruptores unipolares, bipolares o tripolares, dependiendo de la complejidad del circuito.
- ¿Cómo se selecciona la velocidad del ventilador? La velocidad del ventilador se selecciona mediante un selector de velocidad, que puede ser un conmutador o un potenciómetro.
- ¿Qué tipo de fusible se debe utilizar? El tipo de fusible a utilizar depende de la potencia del motor del ventilador. Es importante utilizar un fusible con la capacidad adecuada para proteger el circuito.
- ¿Qué hacer si el ventilador no funciona? Si el ventilador no funciona, lo primero es comprobar si el interruptor está encendido y si hay corriente en el circuito. Si el problema persiste, se debe revisar el circuito de mando para identificar la falla.
Tabla Comparativa de Componentes del Circuito de Mando
| Componente | Función |
|---|---|
| Interruptor | Enciende y apaga el ventilador |
| Selector de Velocidad | Selecciona la velocidad del ventilador |
| Temporizador | Programa el tiempo de funcionamiento |
| Termostato | Regula la temperatura ambiente |
| Fusibles/Protectores Térmicos | Protegen el circuito de sobrecargas |
| Relés/Contactores | Activan y desactivan el circuito de potencia |
El circuito de mando de un ventilador eléctrico es un componente esencial que garantiza su correcto funcionamiento, protección y control. Comprender su funcionamiento interno permite un mejor mantenimiento y solución de problemas. Al elegir un ventilador, es importante considerar las características de su circuito de mando para asegurar un funcionamiento óptimo y eficiente.
