El circuito del electroventilador automotriz es un componente crucial para el correcto funcionamiento del motor de un vehículo. Su función principal es mantener la temperatura del motor dentro de un rango óptimo, evitando el sobrecalentamiento y los daños que este puede ocasionar. En este artículo, exploraremos a fondo el funcionamiento del circuito del electroventilador, sus componentes principales, las fallas comunes y su importancia en el rendimiento general del vehículo.
Componentes del Circuito del Electroventilador
El circuito del electroventilador está compuesto por varios elementos que trabajan en conjunto para asegurar su correcto funcionamiento. Estos incluyen:
Electroventilador
El electroventilador es un motor eléctrico que acciona un ventilador. Este ventilador se encarga de generar un flujo de aire que pasa a través del radiador, disipando el calor del refrigerante.

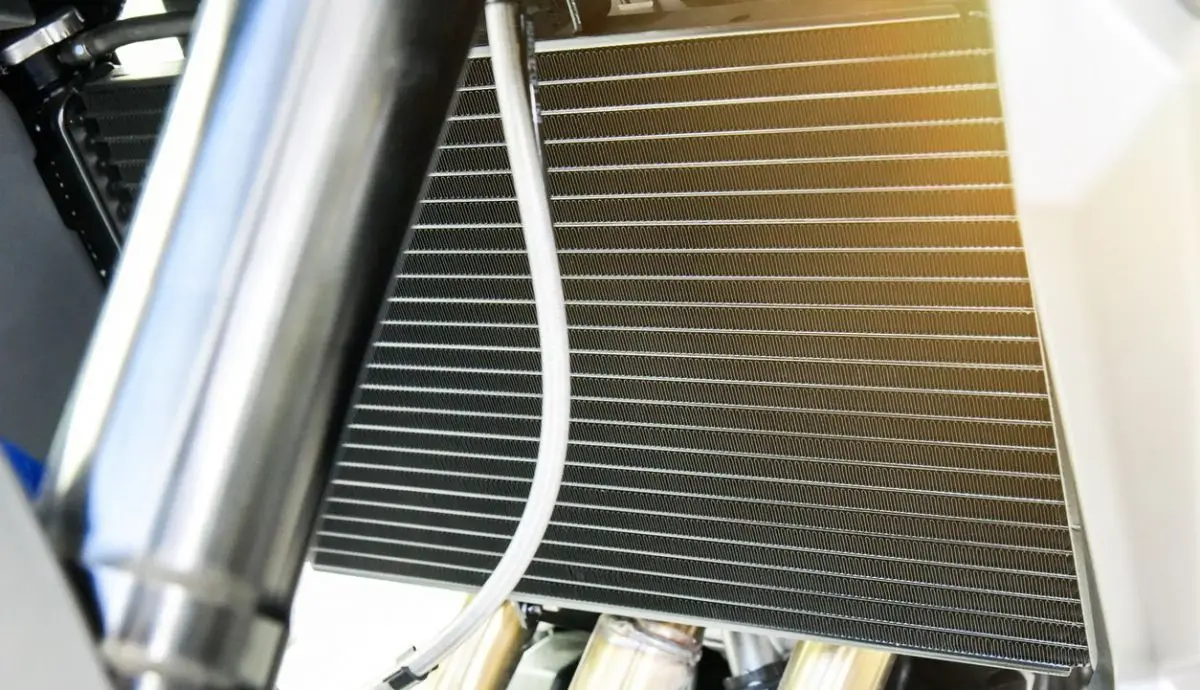

Radiador
El radiador es un componente esencial del sistema de refrigeración del motor. Está construido con una serie de tubos y aletas que permiten la transferencia de calor del refrigerante al aire ambiente.
Termostato (o Sensor de Temperatura)
El termostato o sensor de temperatura es un dispositivo que monitorea la temperatura del refrigerante. Cuando la temperatura alcanza un valor predeterminado, el termostato activa el electroventilador.
Relé del Electroventilador
El relé del electroventilador es un interruptor electromagnético que controla el flujo de corriente hacia el electroventilador. El relé se activa por la señal del termostato o sensor de temperatura.
Fusible del Electroventilador
El fusible del electroventilador protege el circuito de sobrecargas. Si la corriente que circula por el circuito supera un valor determinado, el fusible se funde, interrumpiendo el flujo de corriente y evitando daños al electroventilador y otros componentes.
Cableado y Conectores
El cableado y los conectores son los encargados de conectar todos los componentes del circuito del electroventilador y permitir el flujo de corriente y señales de control.
Funcionamiento del Circuito del Electroventilador
El circuito del electroventilador funciona de la siguiente manera:
- El motor del vehículo se calienta durante su funcionamiento.
- El refrigerante absorbe el calor del motor y circula a través del sistema de refrigeración.
- El refrigerante caliente llega al radiador.
- El termostato o sensor de temperatura detecta la temperatura del refrigerante.
- Si la temperatura supera un valor predeterminado, el termostato envía una señal al relé del electroventilador.
- El relé se activa y permite el flujo de corriente hacia el electroventilador.
- El electroventilador se enciende y genera un flujo de aire que pasa a través del radiador.
- El aire enfría el refrigerante.
- El refrigerante frío regresa al motor para absorber más calor.
- El ciclo se repite para mantener la temperatura del motor dentro del rango óptimo.
Fallas Comunes del Circuito del Electroventilador
Algunas de las fallas más comunes que pueden ocurrir en el circuito del electroventilador incluyen:
Electroventilador Defectuoso
El electroventilador puede fallar debido a un desgaste en el motor, un daño en las aspas o un problema en el cableado interno.
Termostato o Sensor de Temperatura Defectuoso
Si el termostato o sensor de temperatura no funciona correctamente, puede que no active el electroventilador cuando sea necesario, provocando un sobrecalentamiento del motor.
Relé del Electroventilador Defectuoso
Un relé defectuoso puede impedir que el electroventilador reciba corriente, causando un fallo en su funcionamiento.
Fusible del Electroventilador Quemado
Un fusible quemado puede interrumpir el flujo de corriente hacia el electroventilador, impidiendo su funcionamiento.
Cableado y Conectores Dañados
El cableado y los conectores pueden dañarse debido a la corrosión, el desgaste o la exposición a altas temperaturas, provocando un fallo en el circuito del electroventilador.
Importancia del Circuito del Electroventilador
El circuito del electroventilador es esencial para el correcto funcionamiento del motor del vehículo. Un fallo en este circuito puede provocar un sobrecalentamiento del motor, lo que puede resultar en daños graves y costosas reparaciones. Mantener el circuito del electroventilador en buen estado es crucial para asegurar la longevidad y el rendimiento del motor.
Mantenimiento del Circuito del Electroventilador
Para asegurar el correcto funcionamiento del circuito del electroventilador, se recomienda realizar un mantenimiento periódico que incluya:
- Inspección visual del electroventilador, el radiador, el termostato, el relé y el fusible.
- Verificación del funcionamiento del electroventilador.
- Limpieza del radiador y del electroventilador.
- Reemplazo del refrigerante según las recomendaciones del fabricante.
El circuito del electroventilador es un componente fundamental para el correcto funcionamiento del motor de un vehículo. Su correcto mantenimiento y la rápida detección y reparación de fallas son cruciales para evitar daños graves al motor y asegurar un rendimiento óptimo del vehículo. Esperamos que este artículo haya sido útil para comprender la importancia y el funcionamiento del circuito del electroventilador automotriz.
Consultas Habituales:
- ¿Cómo saber si el electroventilador está funcionando correctamente? Puedes verificarlo visualmente observando si el ventilador gira cuando el motor alcanza una temperatura elevada. También puedes utilizar un escáner OBD2 para leer los datos del sensor de temperatura y verificar si el electroventilador se activa cuando la temperatura lo requiere.
- ¿Con qué frecuencia debo reemplazar el refrigerante? Se recomienda reemplazar el refrigerante según las recomendaciones del fabricante del vehículo. Generalmente, se recomienda reemplazarlo cada 2 años o cada 40,000 kilómetros.
- ¿Qué debo hacer si el electroventilador no funciona? Si el electroventilador no funciona, debes llevar el vehículo a un taller mecánico para que lo revisen y diagnostiquen la causa del problema. Podría ser un problema con el electroventilador, el termostato, el relé, el fusible o el cableado.
Tabla Comparativa: Tipos de Electroventiladores
| Tipo | Ventajas | Desventajas |
|---|---|---|
| Electroventilador de Aspiración | Mayor eficiencia en la disipación de calor | Mayor ruido |
| Electroventilador de Soplado | Menor ruido | Menor eficiencia en la disipación de calor |
Lista de Verificación para el Mantenimiento del Circuito del Electroventilador:
- Verificar el nivel del refrigerante.
- Inspeccionar visualmente el electroventilador, el radiador, el termostato, el relé y el fusible.
- Verificar el funcionamiento del electroventilador.
- Limpiar el radiador y el electroventilador.
- Reemplazar el refrigerante según las recomendaciones del fabricante.
