Las salas limpias son entornos controlados diseñados para minimizar la contaminación por partículas y otros contaminantes. Son esenciales en industrias como la farmacéutica, la fabricación de dispositivos médicos, la microelectrónica y la investigación científica. Un componente crítico en el diseño de salas limpias es el sistema de ventilación, que garantiza el flujo de aire adecuado y la eliminación de partículas. Este artículo profundiza en los aspectos clave del diseño de ventilación de salas limpias, incluyendo los principios de flujo de aire, los estándares ISO, las consideraciones de diseño y las consultas habituales.
- Principios de Flujo de Aire en Salas Limpias
- Estándares ISO para Salas Limpias
- Consideraciones de Diseño para la Ventilación de Salas Limpias
- Consultas Habituales sobre el Diseño de Ventilación de Salas Limpias
- ¿Qué es una sala limpia y para qué se utiliza?
- ¿Qué es un filtro HEPA y cómo funciona?
- ¿Qué es la tasa de cambio de aire y por qué es importante?
- ¿Qué es la presión positiva y por qué es importante en las salas limpias?
- ¿Cómo se valida y se mantiene un sistema de ventilación de sala limpia?
- ¿Cuáles son los avances recientes en el diseño de ventilación de salas limpias?
Principios de Flujo de Aire en Salas Limpias

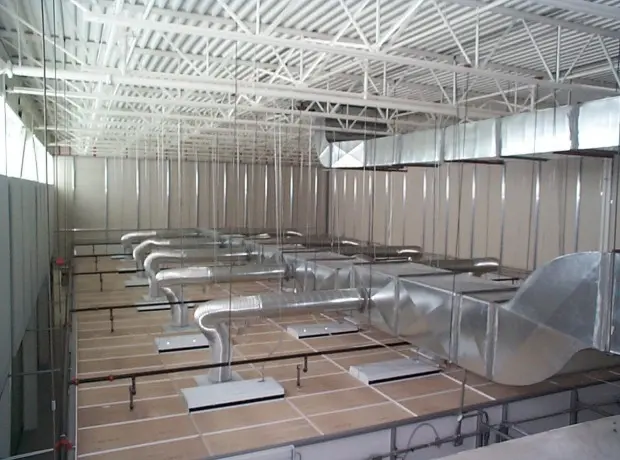

El principio fundamental del diseño de ventilación de salas limpias es mantener un flujo de aire laminar y unidireccional. Esto significa que el aire se mueve en una dirección constante y uniforme, barriendo las partículas lejos de las áreas críticas. Los dos tipos principales de flujo de aire utilizados en salas limpias son:
Flujo de Aire Laminar o Unidireccional
En este diseño, el aire filtrado ingresa a la sala limpia a través de un filtro HEPA (High Efficiency Particulate Air) que cubre todo el techo y fluye hacia abajo en un patrón vertical uniforme. El aire contaminado se extrae a través de rejillas de retorno de aire ubicadas cerca del piso. Este tipo de flujo de aire es ideal para salas limpias que requieren los más altos niveles de limpieza, como las utilizadas en la fabricación de semiconductores.
Flujo de Aire Turbulento o No Unidireccional
En este diseño, el aire filtrado se introduce en la sala limpia a través de difusores de techo y se mezcla con el aire existente en la sala. El aire contaminado se extrae a través de rejillas de retorno de aire. Este tipo de flujo de aire es menos eficiente que el flujo de aire laminar pero es más económico y adecuado para salas limpias con requisitos de limpieza menos estrictos.
Estándares ISO para Salas Limpias
La Organización Internacional de Normalización (ISO) ha establecido la norma ISO 14644-1, que clasifica las salas limpias según la concentración de partículas permitidas en el aire. La norma define nueve clases de limpieza, desde ISO 1 (la más limpia) hasta ISO 9 (la menos limpia). La clase de limpieza requerida para una sala limpia específica depende de la aplicación y los procesos que se llevarán a cabo en ella.
Tabla de Clasificación de Salas Limpias ISO 14644-1
| Clase ISO | Partículas ≥ 0.5 μm /m³ | Partículas ≥ 0 μm /m³ |
|---|---|---|
| ISO 1 | 10 | 2 |
| ISO 2 | 100 | 24 |
| ISO 3 | 1,000 | 237 |
| ISO 4 | 10,000 | 2,370 |
| ISO 5 | 100,000 | 23,700 |
| ISO 6 | 1,000,000 | 237,000 |
| ISO 7 | 3,520,000 | 832,000 |
| ISO 8 | 35,200,000 | 8,320,000 |
| ISO 9 | 352,000,000 | 83,200,000 |

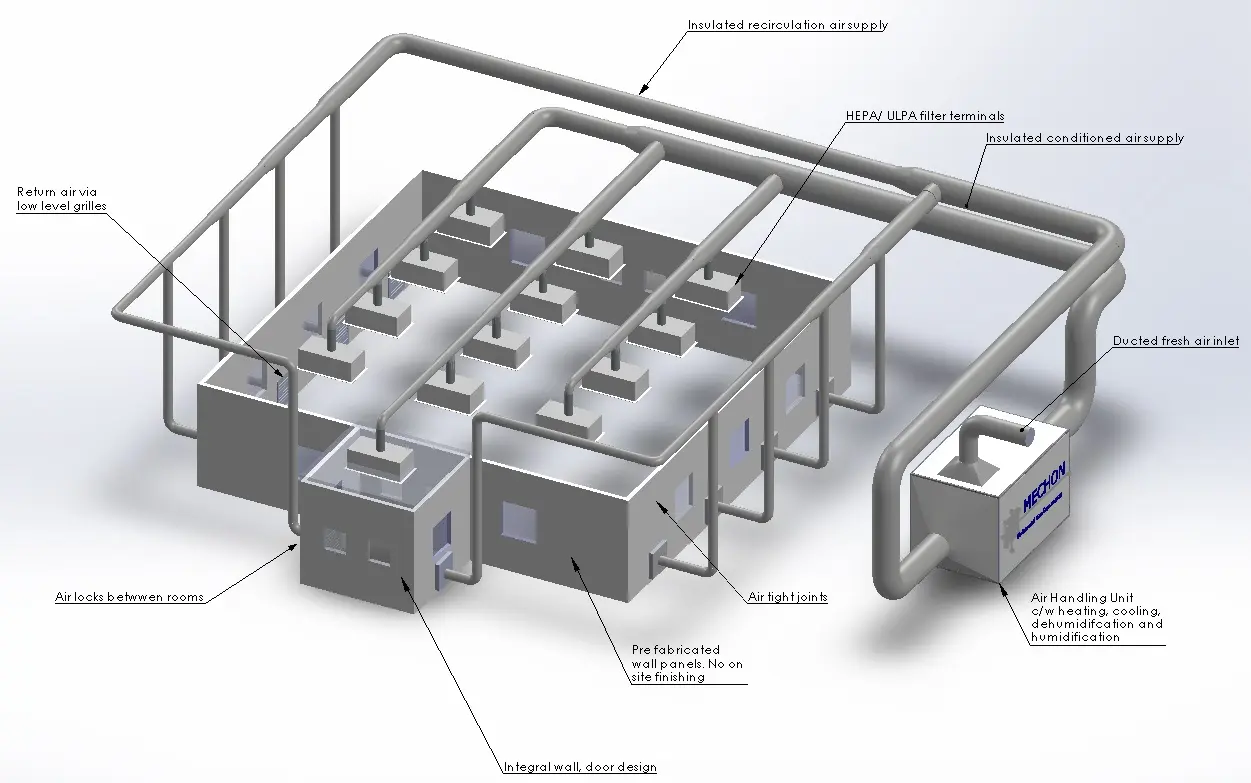

Consideraciones de Diseño para la Ventilación de Salas Limpias
Al diseñar un sistema de ventilación para salas limpias, se deben tener en cuenta varios factores, entre ellos:
- Clase de limpieza requerida: La clase de limpieza determinará el tipo de filtro HEPA, la tasa de cambio de aire y la velocidad del flujo de aire necesarios.
- Tamaño y distribución de la sala limpia: El tamaño y la distribución de la sala limpia afectarán la ubicación de los filtros HEPA, las rejillas de retorno de aire y otros componentes del sistema de ventilación.
- Procesos que se realizarán en la sala limpia: Los procesos que se realizarán en la sala limpia pueden generar contaminantes específicos que deben tenerse en cuenta en el diseño del sistema de ventilación.
- Control de temperatura y humedad: En algunas aplicaciones, es necesario controlar la temperatura y la humedad dentro de la sala limpia para garantizar la calidad del producto o del proceso.
- Eficiencia energética: El diseño del sistema de ventilación debe ser eficiente en energía para minimizar los costos operativos.
Consultas Habituales sobre el Diseño de Ventilación de Salas Limpias
¿Qué es una sala limpia y para qué se utiliza?
Una sala limpia es un entorno controlado que se utiliza en industrias donde la contaminación por partículas puede afectar la calidad del producto o del proceso. Se utilizan en la fabricación de productos farmacéuticos, dispositivos médicos, semiconductores, productos electrónicos, alimentos y bebidas, entre otros.
¿Qué es un filtro HEPA y cómo funciona?
Un filtro HEPA (High Efficiency Particulate Air) es un tipo de filtro de aire que puede eliminar al menos el 997% de las partículas con un tamaño de 0.3 micrómetros o mayor. Los filtros HEPA se utilizan en salas limpias para eliminar partículas del aire y mantener la limpieza del entorno.
¿Qué es la tasa de cambio de aire y por qué es importante?
La tasa de cambio de aire se refiere al número de veces que el aire de una sala limpia se reemplaza por aire filtrado por hora. Una tasa de cambio de aire más alta significa que las partículas se eliminan del aire más rápidamente. La tasa de cambio de aire requerida para una sala limpia específica depende de la clase de limpieza y los procesos que se realizan en ella.
¿Qué es la presión positiva y por qué es importante en las salas limpias?
La presión positiva se refiere a mantener una presión de aire ligeramente más alta dentro de la sala limpia que en el exterior. Esto ayuda a evitar que las partículas contaminantes entren en la sala limpia a través de grietas o aberturas. La presión positiva se logra mediante el suministro de más aire filtrado a la sala limpia del que se extrae.
¿Cómo se valida y se mantiene un sistema de ventilación de sala limpia?
Un sistema de ventilación de sala limpia debe validarse y mantenerse regularmente para garantizar que funcione correctamente y cumpla con los requisitos de la clase de limpieza. La validación incluye la prueba de la tasa de cambio de aire, la velocidad del flujo de aire, la concentración de partículas y otros parámetros. El mantenimiento incluye la limpieza o reemplazo de los filtros HEPA, la inspección de las rejillas de retorno de aire y otros componentes, y la verificación del funcionamiento del sistema de control.
¿Cuáles son los avances recientes en el diseño de ventilación de salas limpias?
Los avances recientes en el diseño de ventilación de salas limpias incluyen el desarrollo de filtros HEPA más eficientes, sistemas de control más sofisticados y tecnologías de monitoreo en tiempo real. Estos avances ayudan a mejorar la eficiencia energética, reducir los costos operativos y garantizar la calidad del producto o del proceso.
El diseño de ventilación de salas limpias es un proceso complejo que requiere una comprensión profunda de los principios de flujo de aire, los estándares ISO y las consideraciones de diseño. Un sistema de ventilación bien diseñado es esencial para mantener la limpieza y la integridad de las salas limpias y garantizar la calidad del producto o del proceso. Al trabajar con profesionales experimentados en diseño de salas limpias, las empresas pueden crear entornos controlados que cumplan con sus requisitos específicos y les ayuden a lograr sus objetivos comerciales.
Es importante recordar que el diseño de la ventilación es solo un aspecto del diseño general de una sala limpia. Otros factores, como la selección de materiales de construcción, los protocolos de limpieza y el comportamiento del personal, también juegan un papel importante en el mantenimiento de la limpieza del entorno. Un enfoque holístico del diseño y la operación de salas limpias es esencial para lograr los niveles de limpieza deseados y mantener la integridad del producto o del proceso.
El diseño de la ventilación de la sala limpia debe adaptarse a las necesidades específicas de la aplicación. Al considerar cuidadosamente los factores discutidos en este artículo y trabajar con profesionales experimentados, las empresas pueden garantizar que sus salas limpias funcionen de manera eficiente y eficaz, lo que les permite producir productos de alta calidad y cumplir con los requisitos reglamentarios.
