Un condensador de ventilador es un pequeño componente eléctrico que funciona junto con el motor en ventiladores de techo, de mesa, de pie y otros tipos de ventiladores que funcionan con corriente alterna (CA). El condensador juega un papel crucial en el arranque del motor de inducción del ventilador y en la regulación de su velocidad.
En este artículo, abordaremos los siguientes temas:
- ¿Qué es un condensador y cómo funciona?
- Función del condensador en los motores de los ventiladores
- Tipos de condensadores de ventiladores
- Especificaciones del condensador
- Pruebas y solución de problemas del condensador
- Consideraciones de seguridad
- Actualizaciones y mejoras del condensador
Comprender el funcionamiento y las características del condensador del ventilador ayuda a garantizar un rendimiento adecuado del ventilador, un funcionamiento sin problemas y reparaciones informadas cuando sea necesario.
- ¿Qué es un Condensador?
- Función del Condensador en los Motores de los Ventiladores
- Tipos de Condensadores de Ventiladores
- Especificaciones del Condensador
- Pruebas y Solución de Problemas del Condensador
- Consideraciones de Seguridad
- Actualizaciones y Mejoras del Condensador
- Consultas Habituales
- Pregunta 1: ¿Con qué frecuencia se deben reemplazar los condensadores de los ventiladores?
- Pregunta 2: ¿Se puede utilizar una clasificación de microfaradios diferente al reemplazar un condensador defectuoso?
- Pregunta 3: ¿Cómo se puede determinar la polaridad del condensador al reemplazar uno defectuoso?
- Pregunta 4: ¿Por qué se pueden utilizar juntos un condensador de arranque y uno de funcionamiento en un motor de ventilador?
- Pregunta 5: ¿Es seguro descargar un condensador cortocircuitando los terminales con un destornillador?
¿Qué es un Condensador?
Un condensador es un componente electrónico pasivo que puede almacenar energía eléctrica en forma de campo electrostático. Consiste en dos placas conductoras separadas por un material dieléctrico aislante.
Cuando se aplica voltaje a través de los terminales del condensador, se acumulan cargas eléctricas opuestas en las dos placas. El condensador almacena la carga en lugar de permitir que fluya una corriente significativa.
La cantidad de carga almacenada es proporcional al voltaje aplicado y depende del valor de capacitancia del condensador. La capacitancia (C) es una medida de la capacidad de almacenamiento de carga del condensador, especificada en unidades de Faradios (F). Una mayor capacitancia permite almacenar más carga a un voltaje dado.
Los condensadores exhiben las siguientes propiedades clave:
- Almacenar y liberar energía eléctrica
- Bloquear la corriente continua (CC) mientras permiten el paso de la corriente alterna (CA)
- Suavizar las fluctuaciones de voltaje en los circuitos de alimentación
- Ayudar a suprimir la interferencia electromagnética (EMI)
- Servir como filtros de frecuencia en circuitos electrónicos
Estas características hacen que los condensadores sean útiles en una amplia gama de aplicaciones eléctricas y electrónicas.
Función del Condensador en los Motores de los Ventiladores
En los motores de ventiladores de techo, de mesa y de pie, el condensador cumple dos funciones importantes:
Arranque del Motor
Al arrancar, el condensador proporciona un desfase de fase entre los devanados de arranque y de funcionamiento del motor. Esto permite que el motor comience a girar desde el reposo y supere la inercia inicial.
Sin el condensador, los dos devanados estarían en fase durante el arranque y el motor no giraría. El condensador desfasa los devanados para producir un campo magnético giratorio que arranca el motor.
Control de Velocidad
Una vez que el motor alcanza la velocidad de funcionamiento, el condensador permanece conectado en serie con el devanado de funcionamiento. Esto permite un control de velocidad variable en función del valor del condensador.
El condensador desplaza el ángulo de fase entre los devanados de arranque y de funcionamiento. Variar este desplazamiento de fase varía la velocidad del campo magnético giratorio, lo que cambia las rpm del motor. Una mayor capacitancia proporciona velocidades más bajas, mientras que una menor capacitancia proporciona velocidades más altas.
Por lo tanto, el condensador permite un arranque adecuado del motor desde el reposo y luego controla la velocidad de funcionamiento una vez que el motor está en marcha.

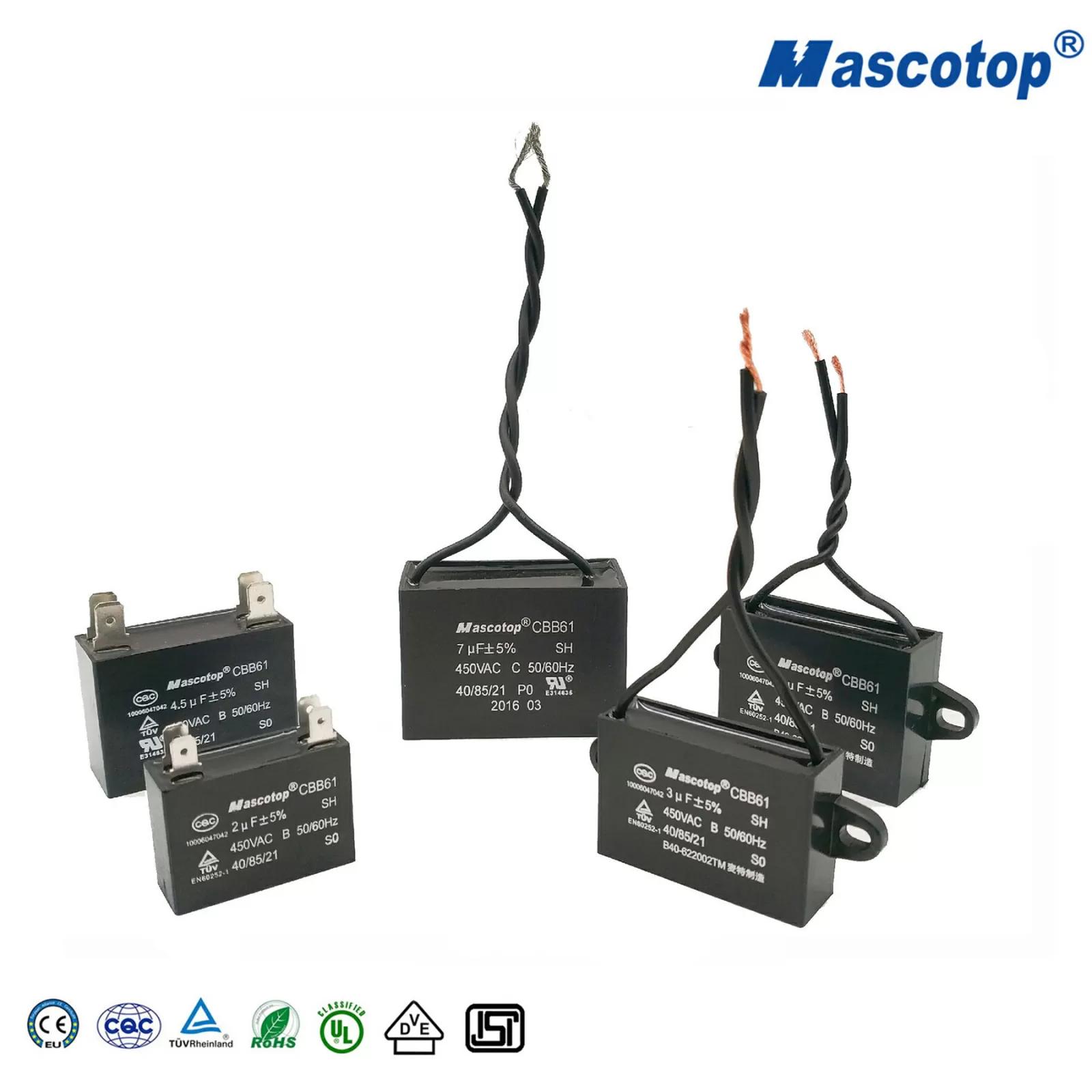

Tipos de Condensadores de Ventiladores
Los motores de los ventiladores utilizan condensadores electrolíticos de CA que están polarizados y tienen valores de capacitancia relativamente grandes.
Los condensadores electrolíticos utilizan un electrolito líquido aislante entre sus placas para lograr una alta capacitancia en un tamaño pequeño. Pero este electrolito requiere una polaridad correcta al conectar el condensador en un circuito.
Los principales tipos de condensadores electrolíticos utilizados en los ventiladores incluyen:

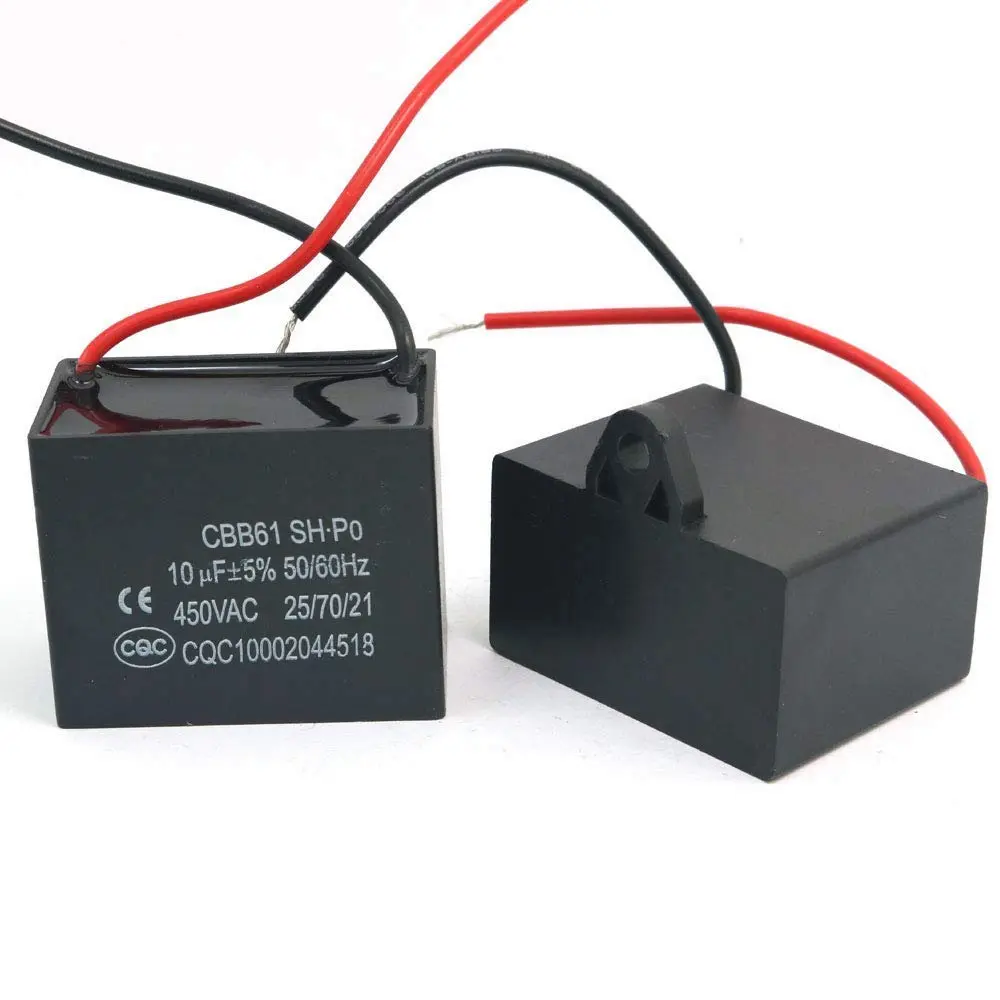

Condensador de Funcionamiento
Este permanece conectado permanentemente al motor durante el arranque y el funcionamiento para controlar su velocidad.
No está polarizado, lo que significa que la polaridad no importa al conectarlo a la corriente alterna. Los condensadores de funcionamiento tienen una capacitancia en el rango de 3-12 microfaradios (μF).
Condensador de Arranque/Funcionamiento
Este combina la funcionalidad del condensador de arranque y de funcionamiento en una sola unidad. Está polarizado, por lo que se debe mantener la orientación correcta al instalarlo en el motor.
Los condensadores de arranque/funcionamiento tienen una mayor capacitancia, típicamente en el rango de 30-70 μF, ya que deben proporcionar un par de arranque mayor.
Condensador de Arranque
Este se utiliza solo durante el arranque inicial del motor para hacerlo girar. Una vez que el motor alcanza la velocidad de funcionamiento, el condensador de arranque se desconecta a través de un interruptor centrífugo dentro del motor.
Los condensadores de arranque tienen una capacitancia muy grande de 200-800 μF para proporcionar un alto par de arranque. Siempre son unidades electrolíticas polarizadas.
A veces también se utilizan condensadores duales que combinan un condensador de funcionamiento y un condensador de arranque en una sola carcasa.
Especificaciones del Condensador
Los condensadores de los ventiladores se clasifican según los siguientes parámetros clave:
Capacitancia
Esta es la clasificación principal que define la capacidad de almacenamiento de carga del condensador en microfaradios (μF). Los valores típicos de capacitancia de los ventiladores oscilan entre 3 y 70 μF.
Se necesita una mayor capacitancia para arrancar el motor desde el reposo en comparación con mantenerlo en funcionamiento.
Tolerancia
Especifica la tolerancia de capacitancia aceptable, como ±5% o ±10%. Una tolerancia más estricta proporciona una capacitancia más precisa.
Voltaje
El voltaje nominal es el voltaje de trabajo de CC máximo que se puede aplicar al condensador. Los condensadores de los ventiladores están disponibles en clasificaciones de voltaje de 125 V hasta 450 V.
Las unidades de mayor voltaje se especifican donde el voltaje de línea puede fluctuar ampliamente.
Temperatura
Esto indica el rango de temperatura de funcionamiento del condensador, generalmente algo así como -30 °C a +85 °C para aplicaciones de ventiladores.
Los dieléctricos de película plástica de alta temperatura amplían el rango hasta 105 °C.
Polaridad
Si el condensador no está polarizado o está polarizado determina la orientación de instalación correcta en los terminales del motor. Las unidades no polarizadas funcionan en cualquier dirección de CA.
Estas clasificaciones clave deben verificarse al reemplazar un condensador defectuoso para garantizar un funcionamiento correcto y una larga vida útil.
Pruebas y Solución de Problemas del Condensador
Si un ventilador no arranca correctamente o no alcanza la velocidad máxima, el condensador suele ser la causa de estos síntomas. Algunos pasos para probar los condensadores:
- Utilice un multímetro conmutado al modo de medición de capacitancia para medir la capacitancia. Debe coincidir con la especificación original impresa en el condensador.
- Para los condensadores polarizados , verifique la continuidad para la polaridad directa pero no la continuidad en reversa, utilizando un multímetro configurado en modo de resistencia.
- Utilice un ohmímetro para comprobar si hay cortocircuitos y circuitos abiertos. Una lectura de cortocircuito o circuito abierto indica un fallo.
- Pruebe el voltaje de ruptura del condensador utilizando una fuente de voltaje ajustable que aumente gradualmente hasta el voltaje nominal del condensador.
- Utilice un analizador de condensadores o un medidor de ESR para determinar con precisión la capacitancia y la resistencia en serie equivalente (ESR). Un ESR alto indica envejecimiento del condensador.
- Compruebe si el condensador está abultado, si hay fugas de electrolito, puntos quemados o tapas de ventilación reventadas, lo que indica que es necesario reemplazarlo.
Si las pruebas apuntan a un condensador defectuoso, debe reemplazarse por una unidad idéntica o con una clasificación muy similar. Esto restaurará el funcionamiento correcto de arranque y funcionamiento del ventilador.
Consideraciones de Seguridad
Trabajar con condensadores de ventiladores requiere algunas medidas de seguridad:
- Desconecte la fuente de alimentación antes de acceder a los condensadores del motor del ventilador. Espere 5 minutos después de apagarlo para permitir la descarga de voltaje antes de manipular los condensadores.
- Nunca cortocircuite los terminales del condensador con objetos metálicos, ya que esto puede causar quemaduras o explosiones debido a una descarga rápida. Utilice un destornillador aislado para el diagnóstico.
- No perfore ni dañe la carcasa del condensador ni el sello del electrolito, ya que esto puede provocar fugas.
- Verifique que la alimentación de CA esté apagada antes de desconectar o instalar unidades de repuesto.
- Utilice protección adecuada para las manos y los ojos al probar condensadores que puedan romperse o tener fugas.
- Asegúrese de que la polaridad sea correcta al instalar condensadores polarizados ; una conexión incorrecta puede hacer que el condensador explote.
Tomar las precauciones adecuadas al probar o reemplazar los condensadores evita posibles lesiones.
Actualizaciones y Mejoras del Condensador
Los usuarios pueden considerar la posibilidad de actualizar los condensadores al reparar ventiladores antiguos o modificar el rendimiento del ventilador:
- Unidades de mayor duración: especifique condensadores con clasificación de 105 °C para una vida útil de 30 000 horas o más. Esto mejora la fiabilidad donde los ventiladores funcionan continuamente en entornos cálidos.
- Condensadores de bajo ESR: una resistencia en serie equivalente más baja prolonga la vida útil del condensador y mejora la eficiencia al reducir el calor desperdiciado.
- Tipos de autocuración: estos contienen un dieléctrico que puede reparar fallas internas menores, evitando fallas. Mejora la fiabilidad.
- Clasificación de par más alto: una clasificación de microfaradios más grande aumenta el par de arranque y permite que los motores de ventiladores viejos e ineficientes vuelvan a girar.
- Supresión de ruido: los condensadores de bajo ESR y autocuración también reducen el zumbido audible y los crujidos en los motores de ventiladores antiguos.
Con una instalación adecuada, los condensadores modernos actualizados mejoran el rendimiento y la vida útil de los motores de ventiladores existentes.
Los puntos clave sobre los condensadores de ventiladores cubiertos en este artículo son:
- Los condensadores almacenan carga eléctrica y ayudan a arrancar los motores de los ventiladores y a controlar su velocidad.
- Los motores de los ventiladores emplean condensadores electrolíticos por su alta capacitancia en un tamaño compacto.
- Los condensadores de funcionamiento mantienen el motor en marcha, mientras que los condensadores de arranque proporcionan un alto par de arranque.
- Las clasificaciones de los condensadores, como la capacitancia, el voltaje, la tolerancia y el rango de temperatura, deben coincidir con el diseño del motor.
- Las pruebas con multímetros y medidores de ESR pueden identificar condensadores defectuosos que necesitan ser reemplazados.
- Los pasos de seguridad, como desenergizar y descargar los condensadores antes de manipularlos, son obligatorios.
- Los condensadores actualizados pueden mejorar la fiabilidad, la eficiencia, el par y el ruido en los motores de ventiladores antiguos.
Los condensadores son componentes vitales que permiten el correcto funcionamiento de los motores de ventiladores de CA. Comprender sus características y seguir buenas prácticas de mantenimiento garantiza un funcionamiento seguro, fiable y óptimo del ventilador.
Consultas Habituales
Pregunta 1: ¿Con qué frecuencia se deben reemplazar los condensadores de los ventiladores?
Los condensadores electrolíticos envejecen y se degradan con los años de uso. Como pauta, los condensadores de los ventiladores deben reemplazarse proactivamente cada 3-5 años para evitar fallas en servicio, especialmente para los ventiladores en funcionamiento continuo.
Pregunta 2: ¿Se puede utilizar una clasificación de microfaradios diferente al reemplazar un condensador defectuoso?
Se recomienda encarecidamente utilizar la misma clasificación de capacitancia especificada en el condensador original. Se pueden aceptar variaciones muy pequeñas de hasta +/- 10%, pero cambiar significativamente la capacitancia puede afectar el rendimiento de arranque y velocidad.
Pregunta 3: ¿Cómo se puede determinar la polaridad del condensador al reemplazar uno defectuoso?
Consulte cualquier diagrama del producto o marcas en las conexiones del devanado del motor. Si no está disponible, utilice un multímetro configurado en modo de comprobación de diodos para determinar qué terminal proporciona una caída directa frente a una caída inversa; esto indica la polaridad del condensador.
Pregunta 4: ¿Por qué se pueden utilizar juntos un condensador de arranque y uno de funcionamiento en un motor de ventilador?
El condensador de arranque proporciona la gran capacitancia necesaria para arrancar el motor desde el reposo. Una vez en marcha, el condensador de funcionamiento más pequeño se conecta en serie con los devanados para un control de velocidad más eficiente durante el funcionamiento.
Pregunta 5: ¿Es seguro descargar un condensador cortocircuitando los terminales con un destornillador?
No, cortocircuitar los terminales puede causar una descarga violenta con arco que puede destruir el condensador y también causar lesiones. Es mucho más seguro descargar un condensador a través de una resistencia de al menos 1 kiloohmio antes de manipularlo.
