Aprender a conectar un termostato a un ventilador y extractor puede parecer complicado, pero con la tutorial adecuada, es una tarea que puedes realizar tú mismo. En este artículo, te explicaremos paso a paso cómo hacerlo, desde la comprensión de los fundamentos hasta la solución de problemas comunes.
Principios básicos de la conexión de un termostato a un ventilador y extractor
Un termostato actúa como un interruptor que controla el flujo de electricidad hacia el ventilador y el extractor. Cuando la temperatura alcanza un cierto punto, el termostato se activa y enciende los dispositivos. Para entender cómo conectarlos, es importante comprender los diferentes cables y sus funciones.
Cables del termostato
Los termostatos generalmente tienen una serie de cables, cada uno con una función específica:
- Cable R (Rojo): Este es el cable de alimentación de 24V que proviene del transformador.
- Cable G (Verde): Este cable controla el ventilador.
- Cable C (Azul): Este es el cable común y proporciona el retorno de la corriente al transformador.
- Cable W (Blanco): Este cable controla la calefacción.
- Cable Y (Amarillo): Este cable controla el aire acondicionado.
Relés y contactores

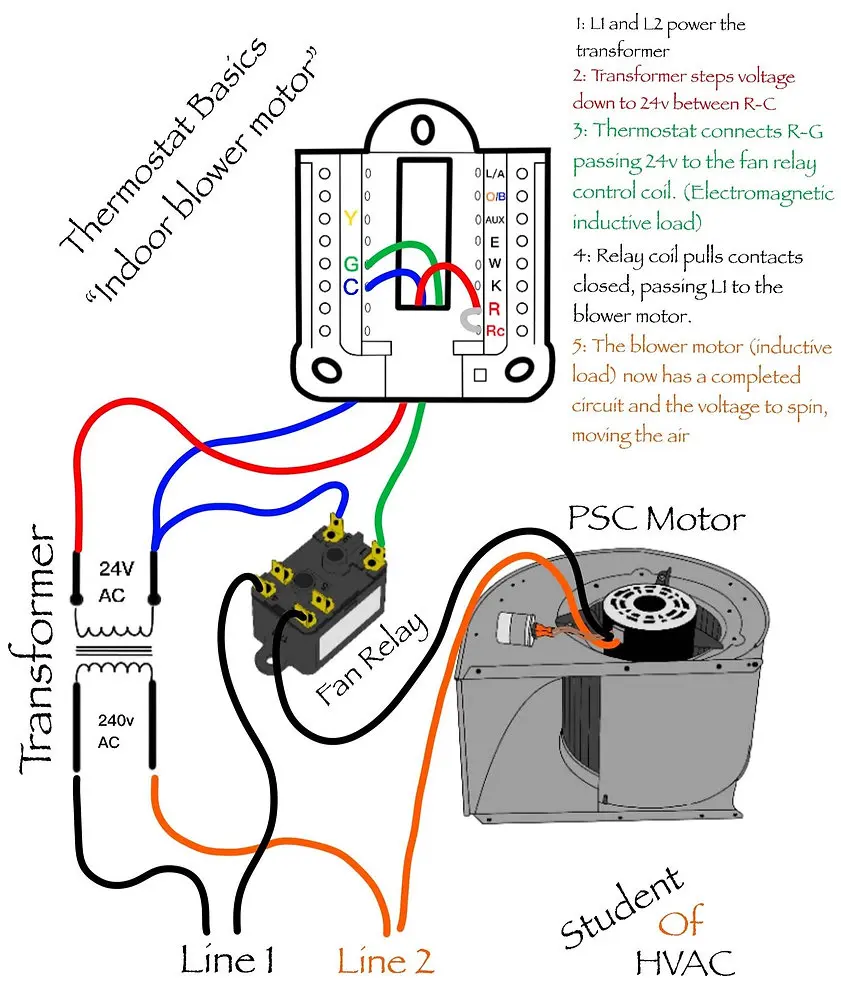

Para controlar cargas de alto voltaje como ventiladores y extractores, se utilizan relés o contactores. Estos dispositivos actúan como interruptores controlados por el termostato. El termostato envía una señal de bajo voltaje al relé o contactor, que a su vez activa o desactiva el circuito de alto voltaje.
Pasos para conectar un termostato a un ventilador y extractor
A continuación, te presentamos los pasos generales para conectar un termostato a un ventilador y extractor. Recuerda que este es un esquema general y que las conexiones específicas pueden variar según el modelo de tu termostato y tus dispositivos.
Desconecta la energía
Antes de comenzar cualquier trabajo eléctrico, es crucial desconectar la energía del circuito en el que vas a trabajar. Esto te protegerá de descargas eléctricas.
Identifica los cables
Identifica los cables del termostato y del ventilador/extractor. Consulta el manual de instrucciones de tus dispositivos si no estás seguro de la función de cada cable.
Conecta los cables al termostato
Conecta los cables al termostato según el diagrama de cableado proporcionado por el fabricante. Asegúrate de conectar los cables correctos a los terminales correspondientes.
Conecta los cables al relé o contactor
Conecta los cables del ventilador/extractor al relé o contactor. De nuevo, consulta el diagrama de cableado para asegurarte de realizar las conexiones correctas.
Conecta el relé o contactor al termostato
Conecta el relé o contactor al termostato utilizando los cables correspondientes. Generalmente, el cable G del termostato se conecta al terminal de control del relé o contactor.
Restaura la energía
Una vez que hayas realizado todas las conexiones, restaura la energía del circuito y prueba el sistema.
Consultas habituales
Aquí te presentamos algunas consultas habituales sobre la conexión de un termostato a un ventilador y extractor:
¿Puedo conectar un termostato a cualquier tipo de ventilador o extractor?
La mayoría de los termostatos son compatibles con una amplia gama de ventiladores y extractores. Sin embargo, es importante verificar la compatibilidad antes de realizar la compra.
¿Necesito un relé o contactor para conectar un termostato a un ventilador o extractor?
Si el ventilador o extractor tiene un motor de alto voltaje, necesitarás un relé o contactor para controlar la carga.
¿Qué hago si el ventilador o extractor no funciona después de conectar el termostato?
Verifica las conexiones y asegúrate de que estén correctamente realizadas. Si el problema persiste, consulta el manual de instrucciones o contacta con un electricista cualificado.
Tabla comparativa de termostatos
Aquí te presentamos una tabla comparativa de diferentes tipos de termostatos que puedes utilizar para controlar un ventilador y extractor:
| Tipo de Termostato | Ventajas | Desventajas |
|---|---|---|
| Termostato Mecánico | Simple y económico | Menos preciso y eficiente |
| Termostato Digital | Preciso y programable | Más caro que los mecánicos |
| Termostato Inteligente | Control remoto y funciones avanzadas | El más caro de los tres |
Conectar un termostato a un ventilador y extractor puede ser una tarea sencilla si sigues los pasos adecuados. Recuerda siempre desconectar la energía antes de trabajar con cables eléctricos y consulta el manual de instrucciones de tus dispositivos para obtener información específica sobre las conexiones. Si tienes alguna duda, contacta con un electricista cualificado.
Esperamos que esta tutorial te haya sido útil. ¡Ahora puedes disfrutar de un ambiente fresco y controlado gracias a tu nuevo termostato!
