En esta tutorial detallada, exploraremos el maravilloso entorno del diseño de ventiladores centrífugos, centrándonos en la estructura interna que impulsa su funcionamiento. Aprenderemos sobre los principios fundamentales, los factores críticos a considerar y las decisiones clave que darán forma a un ventilador centrífugo eficiente y eficaz.
Principios de Diseño de Ventiladores Centrífugos
El diseño de un ventilador centrífugo requiere una comprensión profunda de la interacción entre la estructura interna y el flujo de aire. Los siguientes son los principios clave a tener en cuenta:
Flujo de Aire Radial
Los ventiladores centrífugos operan impulsando el aire radialmente, desde el centro del impulsor hacia afuera. Este movimiento radial es la base de la generación de presión y flujo de aire.

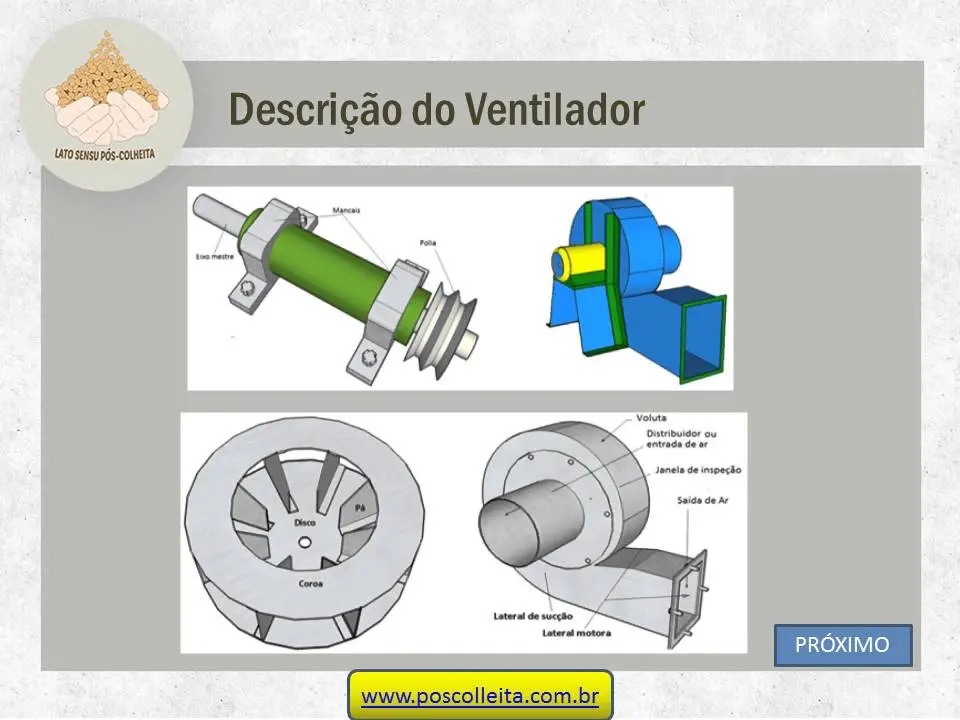

Impulsor: El Corazón del Ventilador
El impulsor es el componente central que impulsa el aire. Su diseño, incluyendo la forma de las aspas, el número de aspas y el ángulo de salida, determina en gran medida el rendimiento del ventilador.
Voluta: Canalizando el Flujo de Aire
La voluta, o carcasa espiral, rodea el impulsor y recoge el aire que sale del mismo. Su diseño influye en la eficiencia con la que el aire se convierte en presión estática.
Factores Críticos en el Diseño
Al diseñar un ventilador centrífugo, se deben considerar cuidadosamente los siguientes factores:
Caudal Volumétrico
El caudal volumétrico, medido en metros cúbicos por hora (m³/h) o pies cúbicos por minuto (CFM), define la cantidad de aire que el ventilador puede mover en un tiempo determinado.
Presión
La presión, medida en pascales (Pa) o pulgadas de columna de agua (inH₂O), indica la fuerza con la que el ventilador impulsa el aire.
Eficiencia
La eficiencia, expresada como un porcentaje, refleja la relación entre la energía consumida por el ventilador y la energía transferida al aire.
Densidad del Aire
La densidad del aire, que varía con la temperatura y la altitud, afecta al rendimiento del ventilador. Es importante considerar la densidad del aire en las condiciones de operación previstas.
Consideraciones Adicionales
Además de los factores mencionados anteriormente, también se deben tener en cuenta las siguientes consideraciones:
Nivel de Ruido
El nivel de ruido generado por el ventilador es un factor importante, especialmente en aplicaciones sensibles al ruido.
Vibración
Las vibraciones pueden afectar la vida útil del ventilador y causar problemas en el entorno de instalación.
Mantenimiento
El diseño del ventilador debe facilitar el mantenimiento, incluyendo la limpieza y la sustitución de componentes.
Consultas Habituales sobre el Diseño de Ventiladores Centrífugos
A continuación, se presentan algunas de las preguntas más frecuentes que surgen al diseñar ventiladores centrífugos:
¿Cómo se calcula el tamaño del impulsor?
El tamaño del impulsor se determina en función del caudal volumétrico y la presión requeridos. Existen fórmulas y software especializados para realizar este cálculo.
¿Cuál es el número óptimo de aspas para el impulsor?
El número óptimo de aspas depende del diseño específico del ventilador y de las condiciones de operación. Generalmente, un mayor número de aspas aumenta la presión, pero también puede aumentar el ruido y la fricción.
¿Qué tipo de material es adecuado para el impulsor?
La elección del material del impulsor depende de factores como la temperatura del aire, la corrosión y las propiedades mecánicas requeridas. Los materiales comunes incluyen acero, aluminio y plásticos reforzados con fibra de vidrio.
Tabla Comparativa de Tipos de Álabes
| Tipo de Álabe | Características | Aplicaciones |
|---|---|---|
| Álabes Curvados hacia Atrás | Alta eficiencia, bajo nivel de ruido | Ventilación general, sistemas de climatización |
| Álabes Curvados hacia Adelante | Alta presión, menor eficiencia | Sistemas de extracción de polvo, transporte neumático |
| Álabes Radiales | Presión moderada, eficiencia moderada | Aplicaciones industriales generales |
El diseño de un ventilador centrífugo es un proceso complejo que requiere una comprensión profunda de los principios de la mecánica de fluidos y la ingeniería. Al considerar cuidadosamente los factores críticos y las decisiones de diseño, es posible crear un ventilador centrífugo que cumpla con los requisitos específicos de la aplicación.
