Controlar la velocidad y dirección de un ventilador de corriente continua (DC) requiere un circuito específico. Aquí es donde entra en juego el puente H, un componente fundamental en la electrónica para el control de motores. Esta tutorial te explicará en detalle cómo controlar un ventilador con puente H, desde los conceptos básicos hasta las consideraciones prácticas.
https://www.youtube.com/watch?v=CDMgpBV3XCE
¿Qué es un Puente H?
Un puente H es un circuito electrónico que permite controlar la dirección de la corriente que fluye a través de una carga, como un motor DC. Su nombre proviene de la forma en H que adoptan sus cuatro transistores en el diagrama esquemático. Estos transistores actúan como interruptores electrónicos, abriendo y cerrando el paso de la corriente para invertir la polaridad en el motor, lo que a su vez cambia su sentido de giro.
Funcionamiento del Puente H para Controlar un Ventilador
Para entender cómo controlar un ventilador con puente H, imagina los cuatro transistores como interruptores. Al activar y desactivar combinaciones específicas de estos interruptores, se puede controlar la dirección del flujo de corriente a través del ventilador:
- Girar en sentido horario: Se activan los transistores 1 y 4, creando un camino para la corriente que fluye de izquierda a derecha a través del ventilador.
- Girar en sentido antihorario: Se activan los transistores 2 y 3, invirtiendo la dirección de la corriente y haciendo que el ventilador gire en sentido contrario.
- Detener el ventilador: Se desactivan todos los transistores, interrumpiendo el flujo de corriente y deteniendo el ventilador.

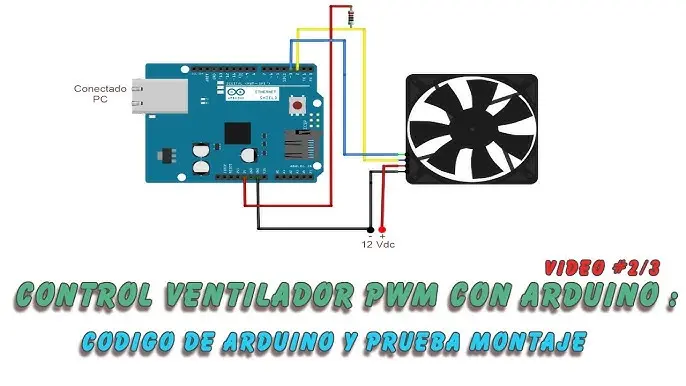

Control de Velocidad con PWM
Además de controlar la dirección, el puente H también permite controlar la velocidad del ventilador utilizando la Modulación por Ancho de Pulso (PWM). Esta técnica consiste en enviar pulsos de voltaje al motor a una frecuencia fija, variando el ancho de los pulsos para controlar la velocidad. Un ancho de pulso mayor significa más energía entregada al motor y, por lo tanto, una velocidad mayor.
Consideraciones Prácticas
Al utilizar un puente H para controlar un ventilador, tener en cuenta las siguientes consideraciones:
- Disipación de Calor: Los transistores del puente H disipan calor, especialmente a altas corrientes. Es crucial utilizar disipadores de calor adecuados para evitar el sobrecalentamiento y el daño del circuito.
- Diodos de Protección: Los motores DC generan picos de voltaje cuando se invierte su dirección o se detienen. Se deben utilizar diodos de protección para evitar que estos picos dañen los transistores del puente H.
- Elección del Puente H: Existen diferentes tipos de puentes H disponibles, con diferentes capacidades de corriente y voltaje. Es importante seleccionar un puente H adecuado para las características del ventilador y la aplicación específica.
Componentes Necesarios

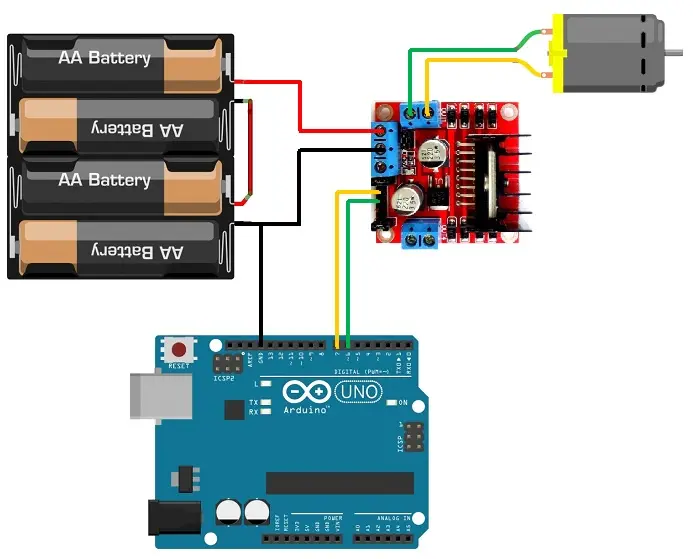

Para controlar un ventilador con puente H, necesitarás los siguientes componentes:
- Puente H: El componente principal para controlar la dirección y velocidad del ventilador.
- Microcontrolador (como Arduino): Para generar las señales de control para el puente H.
- Fuente de Alimentación: Para alimentar el motor y el circuito de control.
- Ventilador DC: El motor que se controlará.
- Cables y Conectores: Para conectar los diferentes componentes.
Ventajas de Usar un Puente H
Utilizar un puente H para controlar un ventilador ofrece varias ventajas:
- Control Preciso: Permite un control preciso de la dirección y velocidad del ventilador.
- Eficiencia: Es un método eficiente para controlar motores DC, minimizando las pérdidas de energía.
- Flexibilidad: Se puede utilizar con diferentes tipos de microcontroladores y plataformas de desarrollo.
Aplicaciones Comunes
El control de ventiladores con puente H se utiliza en una amplia variedad de aplicaciones, incluyendo:
- Robótica: Para controlar los motores de robots móviles.
- Sistemas de Refrigeración: Para controlar la velocidad de los ventiladores en sistemas de refrigeración.
- Automatización Industrial: Para controlar motores en procesos automatizados.
El puente H es una herramienta esencial para controlar un ventilador de manera eficiente y precisa. Al comprender su funcionamiento y las consideraciones prácticas, podrás implementar este circuito en tus proyectos electrónicos y aprovechar sus ventajas para controlar la velocidad y dirección de los motores DC.
Consultas Habituales
¿Qué tipo de puente H debo usar para mi ventilador?
La elección del puente H depende de las características del ventilador, como la corriente y el voltaje de operación. Consulta las especificaciones del fabricante para determinar el puente H adecuado.
¿Puedo usar un puente H para controlar un ventilador de CA?
No, los puentes H están diseñados para controlar motores DC. Para controlar un ventilador de CA, necesitarás un circuito diferente, como un triac.
¿Cómo puedo proteger mi puente H de daños?
Utiliza diodos de protección para evitar picos de voltaje y disipadores de calor para evitar el sobrecalentamiento.
¿Qué es PWM y cómo se utiliza para controlar la velocidad?
PWM (Modulación por Ancho de Pulso) es una técnica que varía el ancho de los pulsos de voltaje para controlar la velocidad del motor. Un ancho de pulso mayor significa más energía entregada al motor y una velocidad mayor.
¿Dónde puedo encontrar más información sobre puentes H?
Existen numerosos recursos en línea, como tutoriales, hojas de datos y foros, que ofrecen información detallada sobre puentes H.
Tabla Comparativa de Puentes H
| Característica | Puente H 1 | Puente H 2 |
|---|---|---|
| Corriente Máxima | 2A | 5A |
| Voltaje Máximo | 12V | 24V |
| Tipo de Transistor | BJT | MOSFET |
| Protección Térmica | Sí | No |
| Precio | Bajo | Alto |
