Si buscas optimizar el rendimiento de tu sistema de ventilación, aprender cómo crear un tren de poleas para un ventilador y un motor puede ser la solución. Un tren de poleas te permite ajustar la velocidad del ventilador controlando la relación entre las poleas del motor y las del ventilador. Este sistema es esencial para diversas aplicaciones, desde la refrigeración industrial hasta la ventilación doméstica.
Principios Básicos del Tren de Poleas

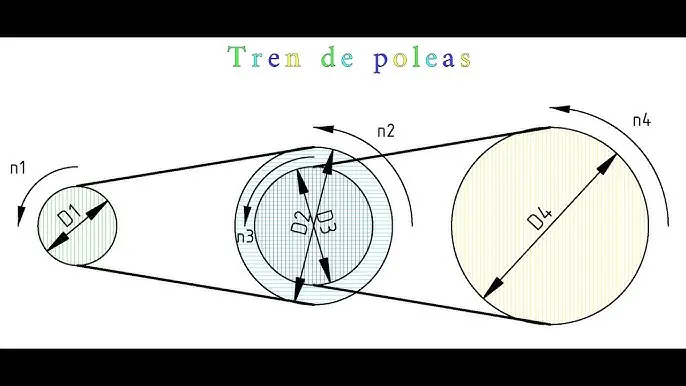

Un tren de poleas funciona con base en el principio de la transmisión de movimiento mediante correas y poleas. La velocidad de rotación del ventilador se determina por la relación entre el diámetro de la polea del motor y el diámetro de la polea del ventilador.
Para aumentar la velocidad del ventilador:
- Debes usar una polea de mayor diámetro en el motor.
- O una polea de menor diámetro en el ventilador.
Para disminuir la velocidad del ventilador:
- Debes usar una polea de menor diámetro en el motor.
- O una polea de mayor diámetro en el ventilador.
Consideraciones Importantes al Crear un Tren de Poleas
Antes de comenzar a construir tu tren de poleas, hay varios factores cruciales que debes considerar:
Carga del Motor
Aumentar la velocidad del ventilador implica una mayor carga para el motor. Es fundamental elegir un motor que pueda soportar esta carga de forma continua sin sobrecalentarse. Un motor con clasificación de " servicio continuo " es la mejor opción para este tipo de aplicación. Si sobrecargas el motor, puedes dañarlo y reducir su vida útil.
Tipo de Correa
Seleccionar la correa adecuada es vital para el correcto funcionamiento del sistema. Debes considerar el tipo de material, la longitud y el ancho de la correa. Las correas en V son las más comunes para este tipo de aplicación. Asegúrate de que la correa esté bien tensada para evitar deslizamientos y pérdidas de eficiencia.
Diámetro de las Poleas
El diámetro de las poleas es el factor determinante para la velocidad del ventilador. Experimentar con diferentes diámetros te permitirá encontrar la configuración óptima para tu sistema. Recuerda que una diferencia mayor en los diámetros resultará en una mayor diferencia en la velocidad.
Alineación de las Poleas
Una correcta alineación de las poleas es crucial para evitar el desgaste prematuro de las correas y los rodamientos. Utiliza herramientas de alineación para asegurarte de que las poleas estén perfectamente alineadas.
Pasos para Crear un Tren de Poleas para un Ventilador y un Motor
A continuación, se detallan los pasos para crear un tren de poleas para tu ventilador:
Determina la Velocidad Deseada del Ventilador
Define la velocidad a la que deseas que funcione el ventilador. Esto te ayudará a calcular la relación de poleas necesaria.
Calcula la Relación de Poleas
Utiliza la siguiente fórmula para calcular la relación de poleas:
Relación de Poleas = Diámetro de la Polea del Motor / Diámetro de la Polea del Ventilador
Por ejemplo, si deseas que el ventilador gire al doble de la velocidad del motor, la relación de poleas debe ser 2:Esto significa que el diámetro de la polea del motor debe ser el doble del diámetro de la polea del ventilador.
Selecciona las Poleas Adecuadas
Una vez que hayas calculado la relación de poleas, puedes seleccionar las poleas del tamaño adecuado. Asegúrate de que las poleas sean compatibles con el tipo de correa que vas a utilizar.
Monta las Poleas en el Motor y el Ventilador
Fija las poleas al motor y al ventilador utilizando los tornillos y las herramientas adecuadas. Asegúrate de que las poleas estén bien fijadas para evitar que se desprendan durante el funcionamiento.
Instala la Correa
Coloca la correa alrededor de las poleas, asegurándote de que esté bien tensada. Una correa demasiado floja puede deslizarse, mientras que una correa demasiado tensa puede sobrecargar el motor y los rodamientos.
Verifica la Alineación
Utiliza herramientas de alineación para verificar que las poleas estén correctamente alineadas. Una mala alineación puede causar desgaste prematuro de la correa y los rodamientos.
Prueba el Sistema
Una vez que hayas completado la instalación, prueba el sistema para asegurarte de que funciona correctamente. Observa la velocidad del ventilador y verifica que el motor no se sobrecaliente.
Consultas Habituales sobre Trenes de Poleas
Aquí te presentamos algunas de las preguntas más frecuentes sobre cómo crear un tren de poleas para un ventilador y un motor :
¿Qué tipo de motor debo usar para mi tren de poleas?
Se recomienda utilizar un motor con clasificación de " servicio continuo " para asegurar que pueda soportar la carga del ventilador sin sobrecalentarse.
¿Cómo puedo calcular la velocidad del ventilador?
La velocidad del ventilador se calcula utilizando la relación de poleas y la velocidad del motor. Puedes utilizar la siguiente fórmula:
Velocidad del Ventilador = Velocidad del Motor (Diámetro de la Polea del Motor / Diámetro de la Polea del Ventilador)
¿Qué tipo de correa debo usar?
Las correas en V son las más comunes para este tipo de aplicación. Asegúrate de seleccionar una correa del tamaño y material adecuados para tu sistema.
¿Cómo puedo saber si las poleas están correctamente alineadas?
Puedes utilizar herramientas de alineación para verificar la alineación de las poleas. También puedes observar si la correa se desplaza hacia un lado o si hay un desgaste desigual en la correa.
Crear un tren de poleas para un ventilador y un motor te permite controlar con precisión la velocidad del ventilador y optimizar el rendimiento de tu sistema de ventilación. Recuerda considerar la carga del motor, el tipo de correa, el diámetro de las poleas y la alineación para asegurar un funcionamiento eficiente y duradero. Siguiendo los pasos mencionados anteriormente y prestando atención a los detalles, podrás construir un tren de poleas efectivo que satisfaga tus necesidades de ventilación.
