Los ventiladores centrífugos son máquinas esenciales en diversas aplicaciones, desde la ventilación industrial hasta la refrigeración de equipos electrónicos. Para comprender su funcionamiento, es crucial adentrarse en su estructura interna y los principios que rigen su operación. Este artículo explora en detalle el funcionamiento interno de un ventilador centrífugo, desentrañando los componentes clave y los procesos que generan el flujo de aire.

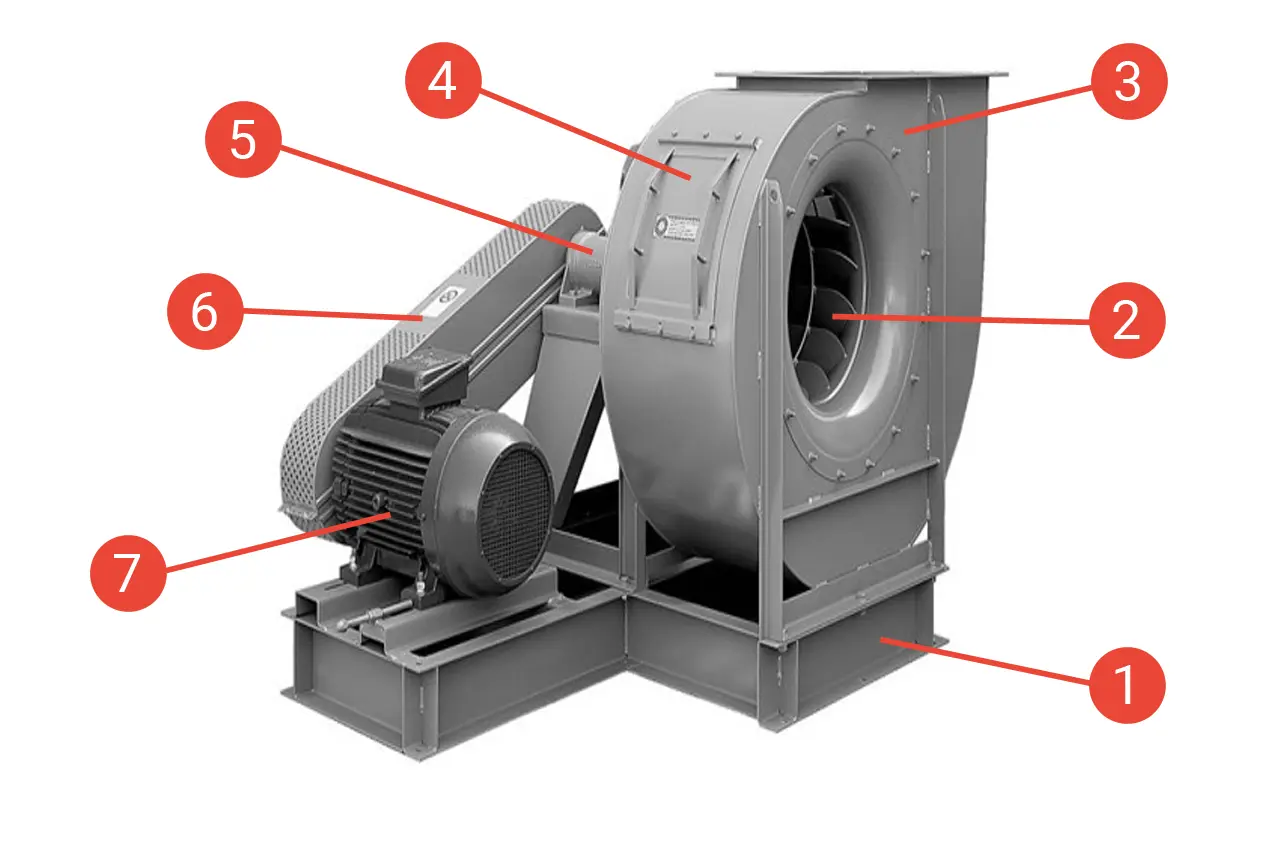

Componentes Principales de un Ventilador Centrífugo
Un ventilador centrífugo se compone de varios elementos que trabajan en conjunto para generar un flujo de aire radial. Estos componentes incluyen:
Rodete (Impulsor)
El rodete es el corazón del ventilador centrífugo. Consiste en un conjunto de álabes (aspas) montados sobre un eje central. Los álabes tienen una forma curva específica diseñada para capturar el aire y acelerarlo hacia afuera mediante la fuerza centrífuga.
Tipos de Álabes:
- Álabes Curvados hacia Adelante: Generan un flujo de aire a baja presión y alto volumen. Son ideales para aplicaciones de ventilación general.
- Álabes Curvados hacia Atrás: Proporcionan una mayor eficiencia energética y un flujo de aire a alta presión. Se utilizan en sistemas de extracción y ventilación industrial.
- Álabes Radiales: Ofrecen un buen equilibrio entre presión y volumen de aire. Son adecuados para aplicaciones con presencia de partículas o polvo.

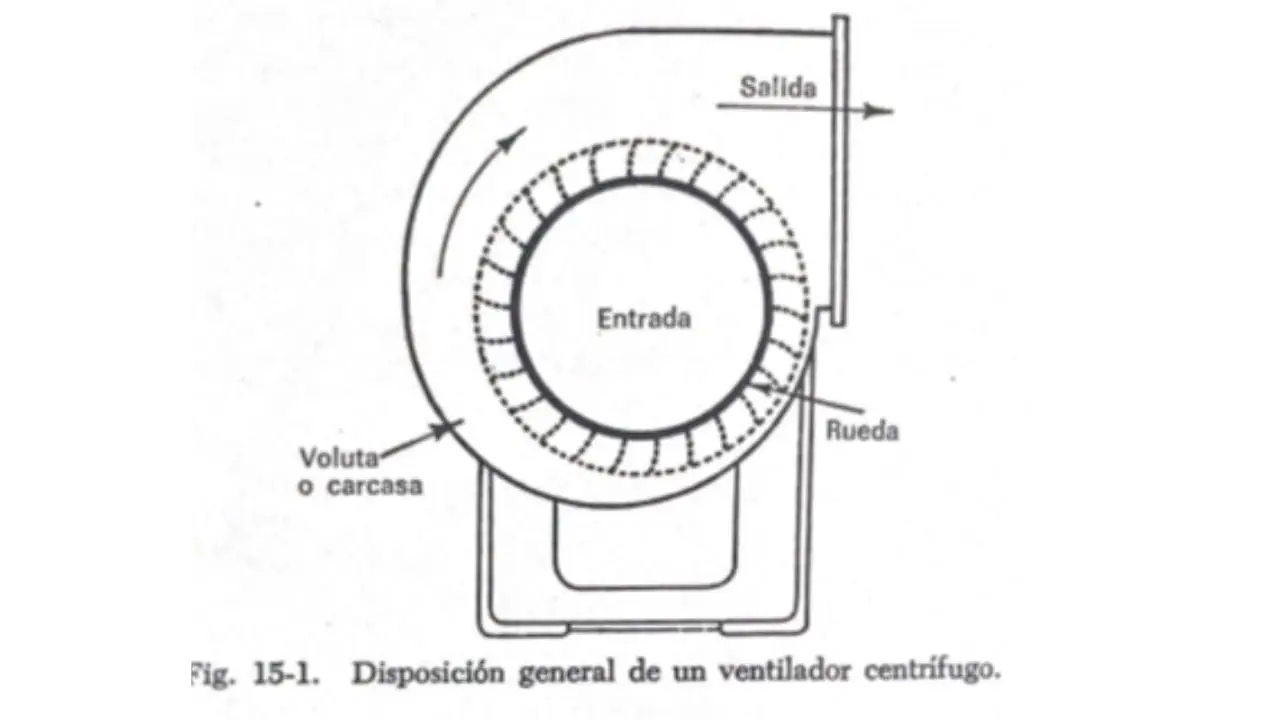

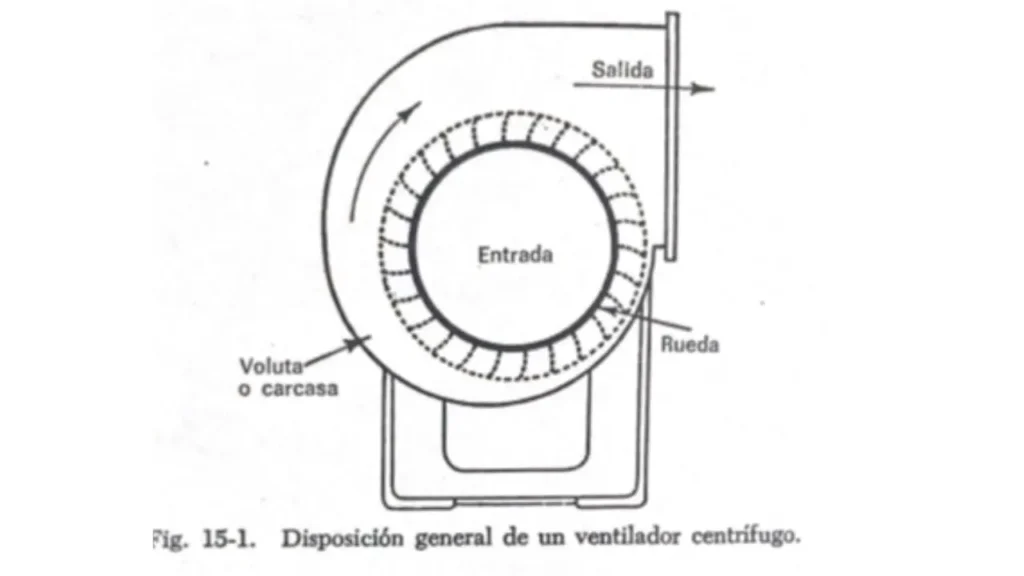

Carcasa (Voluta)
La carcasa es una estructura en forma de espiral que rodea el rodete. Su función principal es convertir la energía cinética del aire en presión estática. A medida que el aire sale del rodete a alta velocidad, la carcasa lo desacelera gradualmente, aumentando la presión.
Eje de Accionamiento
El eje de accionamiento conecta el rodete al motor. Transmite la potencia del motor al rodete, haciéndolo girar a la velocidad deseada.
Motor
El motor proporciona la energía necesaria para impulsar el ventilador. Puede ser eléctrico, de combustión interna o de otro tipo, dependiendo de la aplicación.
Principios de Funcionamiento
El funcionamiento de un ventilador centrífugo se basa en los siguientes principios:
Fuerza Centrífuga
Cuando el rodete gira, la fuerza centrífuga impulsa el aire hacia afuera, desde el centro del rodete hacia las puntas de los álabes.
Conversión de Energía Cinética a Presión Estática
A medida que el aire se desplaza a través de la carcasa en forma de espiral, su velocidad disminuye, y la energía cinética se convierte en presión estática.
Flujo de Aire Radial
El aire entra al ventilador axialmente (paralelo al eje) y sale radialmente (perpendicular al eje), creando un flujo de aire continuo.
Consultas Habituales
¿Cuál es la diferencia entre un ventilador centrífugo y uno axial?
La principal diferencia radica en la dirección del flujo de aire. En un ventilador centrífugo, el aire sale radialmente, mientras que en un ventilador axial, el aire fluye paralelamente al eje.
¿Qué tipo de álabe es más eficiente?
Los álabes curvados hacia atrás suelen ser más eficientes energéticamente que los curvados hacia adelante o los radiales.
¿Cómo se controla la velocidad de un ventilador centrífugo?
La velocidad se puede controlar mediante variadores de frecuencia (VFD) que ajustan la velocidad del motor.
Tabla Comparativa: Ventiladores Centrífugos vs. Axiales
| Característica | Ventilador Centrífugo | Ventilador Axial |
|---|---|---|
| Dirección del Flujo | Radial | Axial |
| Presión | Alta | Baja |
| Volumen de Aire | Medio | Alto |
| Eficiencia Energética | Generalmente Alta | Generalmente Baja |
| Aplicaciones Típicas | Ventilación Industrial, Extracción de Polvo | Refrigeración de Equipos, Ventilación Doméstica |
Un ventilador centrífugo es una máquina ingeniosa que utiliza la fuerza centrífuga para generar un flujo de aire radial. Su diseño, basado en la interacción del rodete, la carcasa y el motor, permite una eficiente conversión de energía cinética en presión estática, lo que lo convierte en una solución versátil para una amplia gama de aplicaciones. Comprender los principios de funcionamiento y los componentes clave de un ventilador centrífugo es esencial para seleccionar el equipo adecuado y optimizar su rendimiento.
