La selección e instalación correcta de un ventilador requiere una comprensión profunda de las variables que influyen en su rendimiento. Uno de los aspectos más cruciales es la presión a la entrada del ventilador. Este artículo proporciona una tutorial detallada sobre cómo calcular y comprender esta presión, abordando conceptos clave como la densidad del aire, la presión estática, la presión de velocidad y la presión total.
Densidad del Aire y su Impacto en el Rendimiento del Ventilador
Los fabricantes de ventiladores suelen proporcionar datos de rendimiento basados en condiciones estándar de laboratorio. Estas condiciones asumen una densidad del aire de 0.075 lbm/cu ft. Sin embargo, la densidad real del aire puede variar significativamente debido a factores como la temperatura, la presión, la humedad y la altitud.
Cuando la densidad del aire en la entrada del ventilador difiere de la densidad estándar, es fundamental realizar correcciones para asegurar un rendimiento óptimo. Estas correcciones se basan en el factor de densidad (Df), que se calcula utilizando las siguientes fórmulas:
- Temperatura (°F): Dft = (530) / (460 + temperatura de entrada, °F)
- Presión (in. wg): Dfp = (407 + presión de entrada) / 407
- Humedad (lbm agua/lbm aire seco): Dfm = (1 + v) / (1 + 607v), donde v = lbm agua/lbm aire seco
- Altitud (pies sobre el nivel del mar): Dfe = [1 - (73 x 10-6)(z)]258, donde Z = altitud, pies
El factor de densidad final se obtiene multiplicando los factores individuales: Df = (Dft) (Dfp) (Dfm) (Dfe).
Para calcular la densidad real del aire (Da) en la entrada del ventilador, se multiplica el factor de densidad por la densidad estándar: Da = (Df) (0.075 lbm/cu ft).
Tipos de Presión en Sistemas de Ventilación
Para comprender la presión a la entrada del ventilador, es esencial distinguir entre los diferentes tipos de presión que se encuentran en los sistemas de ventilación:
Presión Total (TP)
La presión total representa la energía total del aire en un punto específico del sistema. Se calcula sumando la presión estática (SP) y la presión de velocidad (VP): TP = VP + SP.
Presión de Velocidad (VP)
La presión de velocidad es la energía cinética del aire en movimiento. Se puede calcular utilizando la siguiente fórmula: VP = (velocidad, fpm/1,097)2 x densidad del aire.
Presión Estática (SP)
La presión estática es la presión ejercida por el aire en todas las direcciones. Se puede calcular restando la presión de velocidad de la presión total: SP = TP - VP.
Presión Estática del Ventilador (FSP)
La presión estática del ventilador es la diferencia entre la presión total a la salida del ventilador y la presión de velocidad a la salida del ventilador. Es un parámetro crucial para la selección del ventilador y se define según las normas AMCA (Air Movement & Control Association).
Presión Total del Ventilador (FTP)
La presión total del ventilador es el aumento de la presión total a través del ventilador. Representa el trabajo total realizado por el ventilador.

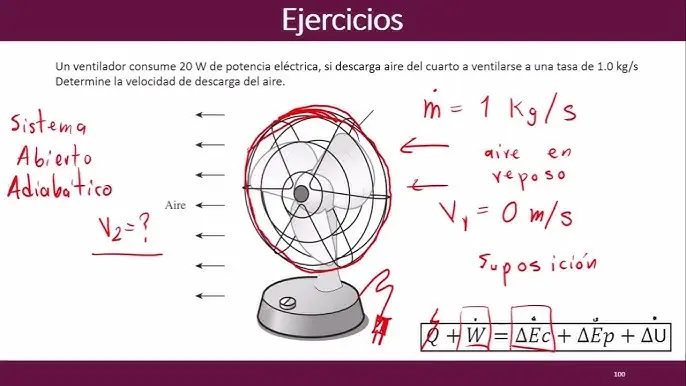

Cómo Calcular la Presión a la Entrada del Ventilador
La presión a la entrada del ventilador suele ser la presión estática (SP) en ese punto. Para calcularla, se necesita conocer la presión total (TP) y la presión de velocidad (VP) en la entrada.
Si se conoce la presión total y la velocidad del aire en la entrada, se puede calcular la presión de velocidad y luego restarla de la presión total para obtener la presión estática.
Ejemplo:
Si la presión total en la entrada del ventilador es de 1 pulgada de columna de agua (in. wg) y la velocidad del aire es de 2000 pies por minuto (fpm), la presión de velocidad se calcula como:
VP = (2000/1097)2 x 0.075 lbm/cu ft = 0.25 in. wg
Por lo tanto, la presión estática en la entrada del ventilador es:
SP = TP - VP = 1 in. wg - 0.25 in. wg = 0.75 in. wg
Consideraciones Adicionales
Al calcular la presión a la entrada del ventilador, tener en cuenta las siguientes consideraciones:
- Asegúrese de utilizar las unidades correctas para la presión y la velocidad del aire.
- Tenga en cuenta la densidad del aire, ya que afecta la presión de velocidad.
- Consulte las especificaciones del fabricante del ventilador para obtener información sobre la presión estática y la presión total.
Comprender cómo calcular la presión a la entrada del ventilador es fundamental para seleccionar e instalar correctamente un ventilador. Al considerar la densidad del aire, la presión estática, la presión de velocidad y la presión total, se puede asegurar un rendimiento óptimo del sistema de ventilación y evitar problemas como el sobredimensionamiento del ventilador y el consumo excesivo de energía.
Consultas Habituales
¿Qué sucede si la presión a la entrada del ventilador es demasiado alta?
Una presión de entrada demasiado alta puede reducir el flujo de aire y la eficiencia del ventilador.
¿Cómo puedo medir la presión a la entrada del ventilador?

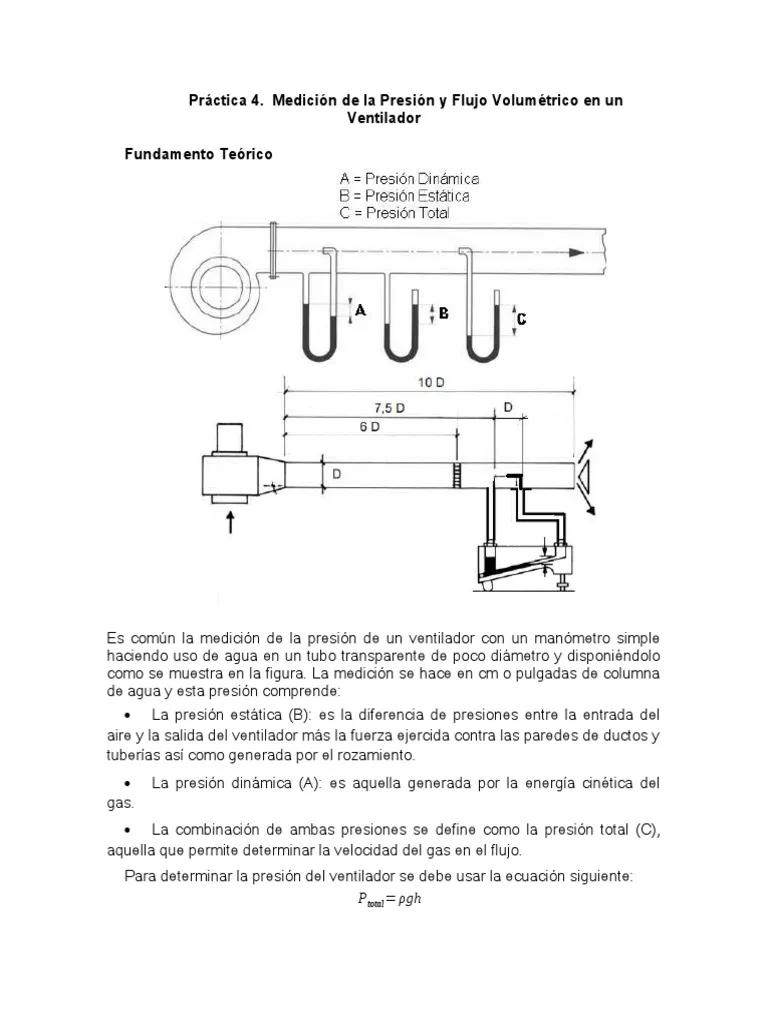

Se puede utilizar un manómetro para medir la presión estática en la entrada del ventilador.
¿Qué factores pueden afectar la presión a la entrada del ventilador?
La densidad del aire, la velocidad del aire, la configuración del sistema de ductos y la presencia de obstrucciones pueden afectar la presión a la entrada del ventilador.
