Si tu ventilador ha dejado de funcionar, una posible causa es una falla en la bobina. Afortunadamente, puedes diagnosticar este problema utilizando un multímetro o tester. En esta tutorial detallada, aprenderás cómo medir la bobina de un ventilador con un tester de forma segura y efectiva.
¿Qué es una Bobina de Ventilador y Cómo Funciona?
La bobina del ventilador es un componente crucial que genera un campo magnético al recibir corriente eléctrica. Este campo magnético interactúa con los imanes del motor, generando la fuerza necesaria para hacer girar las aspas del ventilador. Si la bobina está dañada, el ventilador no podrá funcionar correctamente.
Herramientas Necesarias para Medir la Bobina
Antes de comenzar, asegúrate de tener las siguientes herramientas:
- Un multímetro o tester digital o analógico.
- Destornilladores para abrir la carcasa del ventilador.
Pasos para Medir la Bobina del Ventilador con un Tester
Sigue estos pasos cuidadosamente para medir la bobina de tu ventilador con el tester :
Desconecta el Ventilador de la Corriente Eléctrica
La seguridad es primordial. Antes de manipular cualquier componente eléctrico, asegúrate de que el ventilador esté completamente desconectado de la fuente de alimentación.
Desmonta el Ventilador
Con cuidado, desmonta la carcasa del ventilador utilizando los destornilladores. Esto te dará acceso a la bobina del motor.

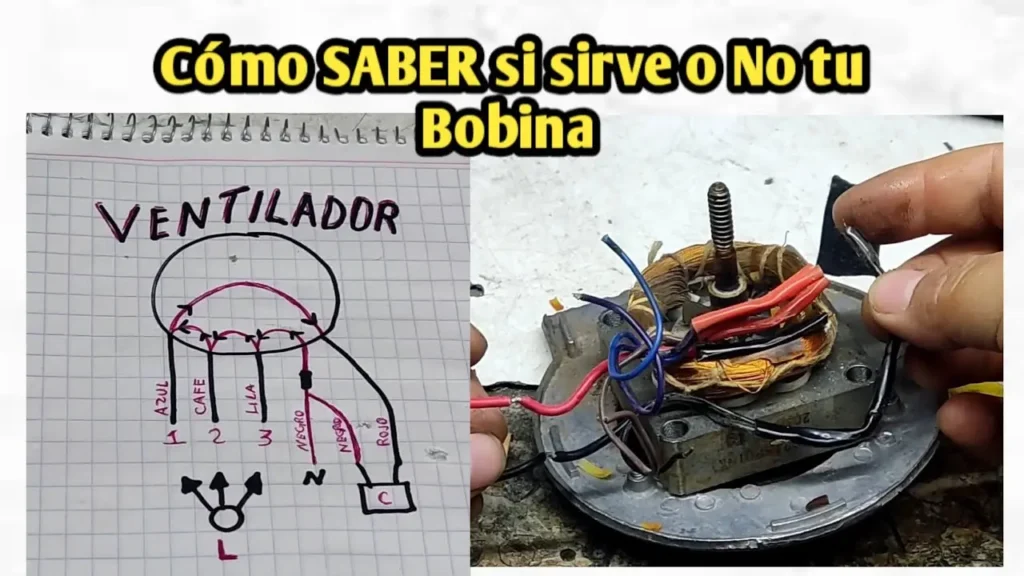

Identifica la Bobina
La bobina suele ser un componente de alambre de cobre enrollado alrededor de un núcleo. Ubica la bobina dentro del motor del ventilador.
Configura el Multímetro en la Escala de Resistencia (Ohmios)
Ajusta tu tester en la escala de resistencia (Ω). Si tu multímetro tiene rangos de medición, selecciona uno que sea adecuado para la resistencia esperada de la bobina. Generalmente, un rango bajo como 200 Ohmios es un buen punto de partida.

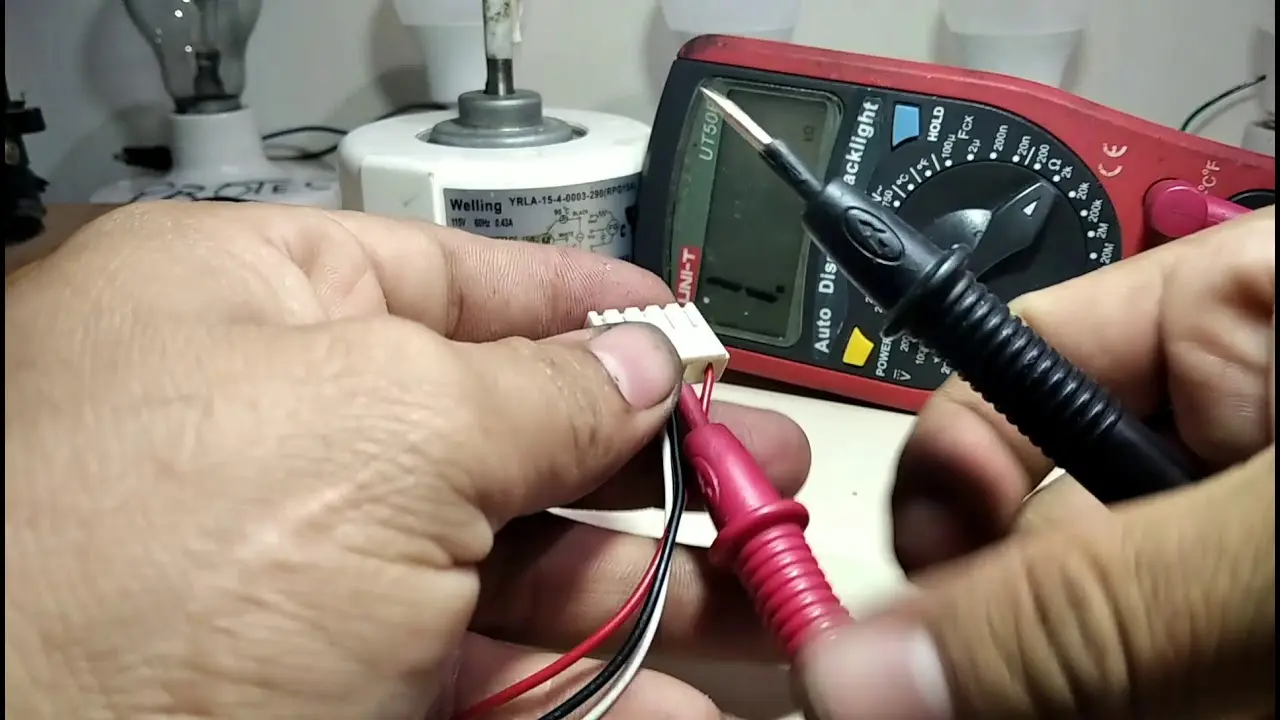

Conecta las Puntas del Multímetro a los Terminales de la Bobina
Toca con las puntas del tester los terminales de la bobina. No importa la polaridad en este caso.
Interpreta la Lectura del Multímetro
- Si el multímetro muestra una lectura de resistencia (un valor numérico en Ohmios): La bobina está en buen estado. La lectura indica la resistencia de la bobina, que debería estar dentro de un rango específico para tu modelo de ventilador. Consulta el manual del fabricante para obtener información sobre la resistencia normal de la bobina.
- Si el multímetro muestra una lectura de infinito (OL o 1): La bobina está abierta o dañada. Esto significa que hay una interrupción en el circuito de la bobina y necesita ser reemplazada.
- Si el multímetro muestra una lectura de cero (0) o muy cercana a cero: La bobina tiene un cortocircuito. Esto indica un problema grave y la bobina debe ser reemplazada.
Consultas Habituales sobre la Medición de Bobinas de Ventilador
Aquí te respondemos algunas consultas habituales sobre cómo medir la bobina de un ventilador con un tester :
¿Qué valor de resistencia debería mostrar una bobina de ventilador en buen estado?
La resistencia de la bobina varía según el modelo y la potencia del ventilador. Consulta el manual del fabricante para obtener el valor específico. Sin embargo, en general, una lectura entre 10 y 50 Ohmios es común para ventiladores pequeños.
¿Puedo usar un tester analógico para medir la bobina?
Sí, puedes usar un tester analógico. El procedimiento es similar, solo asegúrate de leer la escala de Ohmios correctamente.
¿Qué otras pruebas puedo realizar para diagnosticar problemas en el ventilador?
Además de medir la bobina con el tester, puedes verificar visualmente si hay cables sueltos o dañados, y también puedes inspeccionar el capacitor del ventilador, que es otro componente que puede fallar.
Tabla Comparativa: Multímetro Digital vs. Analógico
| Característica | Multímetro Digital | Multímetro Analógico |
|---|---|---|
| Lectura | Pantalla digital | Aguja en una escala |
| Precisión | Mayor precisión | Menor precisión |
| Facilidad de uso | Más fácil de leer | Requiere interpretación de la escala |
| Precio | Generalmente más caro | Generalmente más económico |
Medir la bobina de un ventilador con un tester es una tarea sencilla que te permitirá diagnosticar si la bobina es la causa de la falla del ventilador. Siguiendo los pasos descritos en esta tutorial y utilizando las herramientas adecuadas, podrás realizar esta prueba con seguridad y obtener resultados precisos. Recuerda siempre desconectar el ventilador de la corriente eléctrica antes de manipularlo y consultar el manual del fabricante para obtener información específica sobre tu modelo de ventilador.
