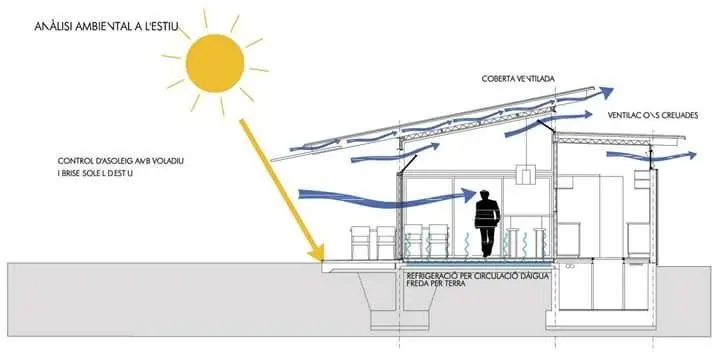

En el diseño arquitectónico, la representación precisa de los elementos constructivos es fundamental para la comprensión del proyecto. Cuando nos enfrentamos a piezas complejas con zonas interiores difíciles de visualizar en una vista exterior, recurrimos a los cortes y las secciones. El corte ventilado en arquitectura es una técnica específica que nos permite representar con claridad la construcción de un elemento, mostrando su composición interna y el flujo de aire a través del mismo. Este artículo se adentra en la técnica del corte ventilado, su esquema, representación y aplicaciones en la arquitectura.
¿Qué es un Corte Ventilado en Arquitectura?
Un corte ventilado es una representación gráfica que muestra la sección transversal de un elemento constructivo, como una pared, un tejado o un forjado, con el objetivo de ilustrar cómo se construye y cómo funciona en términos de ventilación. Este tipo de corte se utiliza para detallar la disposición de las diferentes capas que componen el elemento, incluyendo los materiales de aislamiento, las cámaras de aire y las aberturas de ventilación.
Diferencia entre Corte y Sección
Aunque a menudo se usan indistintamente, existe una sutil diferencia entre corte y sección en el dibujo arquitectónico:
- Corte: Representa la sección transversal de un elemento constructivo, mostrando todo lo que se encuentra detrás del plano de corte.
- Sección: Representa únicamente la parte del elemento que es intersectada por el plano de corte.
En el caso del corte ventilado, generalmente nos referimos a un corte, ya que necesitamos visualizar todas las capas y componentes que intervienen en el sistema de ventilación.
Esquema de un Corte Ventilado
El esquema de un corte ventilado varía según el elemento que se esté representando. Sin embargo, algunos elementos comunes que podemos encontrar en un esquema de corte ventilado incluyen:
- Revestimiento exterior: La capa exterior del elemento, que puede ser de diferentes materiales como ladrillo, piedra, madera o metal.
- Cámara de aire: Un espacio vacío que permite la circulación del aire y ayuda a evitar la condensación.
- Aislamiento térmico: Material aislante que reduce la transferencia de calor entre el interior y el exterior.
- Barrera de vapor: Membrana que impide el paso del vapor de agua hacia el interior del elemento.
- Estructura portante: La estructura que soporta el elemento, como una pared de ladrillo, un entramado de madera o una estructura metálica.
- Revestimiento interior: La capa interior del elemento, que puede ser de yeso, madera u otros materiales.
- Aberturas de ventilación: Rejillas o aberturas que permiten la entrada y salida del aire.
Representación del Corte Ventilado
La representación del corte ventilado se realiza mediante un dibujo técnico a escala, utilizando diferentes convenciones para representar los distintos materiales y componentes. Se suelen utilizar líneas gruesas para representar los contornos del elemento y líneas más finas para representar las capas interiores y las aberturas de ventilación.
Además, se pueden utilizar diferentes tramas y símbolos para representar los materiales, como por ejemplo:
- Ladrillo: Trama de líneas diagonales.
- Hormigón: Trama de puntos.
- Acero: Líneas continuas gruesas.
- Madera: Trama de líneas verticales.
- Aislamiento: Trama de líneas onduladas.
Aplicaciones del Corte Ventilado en Arquitectura
El corte ventilado se utiliza en una amplia variedad de aplicaciones en arquitectura, incluyendo:
- Fachadas ventiladas: Sistemas de revestimiento exterior que incorporan una cámara de aire para la ventilación.
- Cubiertas ventiladas: Sistemas de tejado que permiten la circulación del aire para evitar la acumulación de calor y humedad.
- Forjados sanitarios: Sistemas de suelo que incorporan una cámara de aire para la ventilación y evitar la humedad ascendente.
- Muros cortina: Sistemas de fachada que crean una segunda piel exterior para mejorar el aislamiento térmico y acústico.
Beneficios del Corte Ventilado
La utilización del corte ventilado en la construcción ofrece numerosos beneficios, entre los que destacan:
- Mejora del aislamiento térmico: La cámara de aire reduce la transferencia de calor entre el interior y el exterior, lo que se traduce en un mayor confort térmico y un ahorro energético.
- Control de la humedad: La ventilación evita la acumulación de humedad en el interior del elemento, previniendo la aparición de condensaciones y moho.
- Mayor durabilidad: La protección contra la humedad y las variaciones de temperatura prolonga la vida útil de los materiales de construcción.
- Mejora del confort acústico: La cámara de aire puede contribuir a la reducción del ruido exterior.
Consideraciones al Diseñar un Sistema de Corte Ventilado
Al diseñar un sistema de corte ventilado, tener en cuenta los siguientes aspectos:
- Clima: Las condiciones climáticas de la zona influyen en el diseño del sistema de ventilación.
- Orientación: La orientación del edificio afecta a la cantidad de radiación solar que recibe, lo que debe tenerse en cuenta en el diseño del sistema de ventilación.
- Materiales: La elección de los materiales adecuados es fundamental para garantizar el correcto funcionamiento del sistema de ventilación.
- Mantenimiento: Es importante prever un adecuado mantenimiento del sistema de ventilación para asegurar su correcto funcionamiento a largo plazo.
Conclusión
El corte ventilado es una técnica esencial en la arquitectura para representar y comprender el funcionamiento de los sistemas de ventilación en los edificios. Su correcta aplicación contribuye a mejorar el confort, la eficiencia energética y la durabilidad de las construcciones. La comprensión de los principios del corte ventilado y su correcta representación en los planos de construcción son fundamentales para el éxito de cualquier proyecto arquitectónico que busque incorporar sistemas de ventilación eficientes y duraderos.
