En el ámbito de la climatización y ventilación, las Unidades de Tratamiento de Aire (UTAs) juegan un papel crucial. Para comprender a fondo su funcionamiento, es esencial familiarizarse con la curva ADH del ventilador, un elemento clave que determina la eficiencia y el rendimiento de la UTA. Este artículo profundiza en el concepto de la curva ADH, su importancia en la selección del ventilador para una UTA, y cómo interpretar sus datos para un óptimo desempeño del sistema.
¿Qué es una UTA (Unidad de Tratamiento de Aire)?

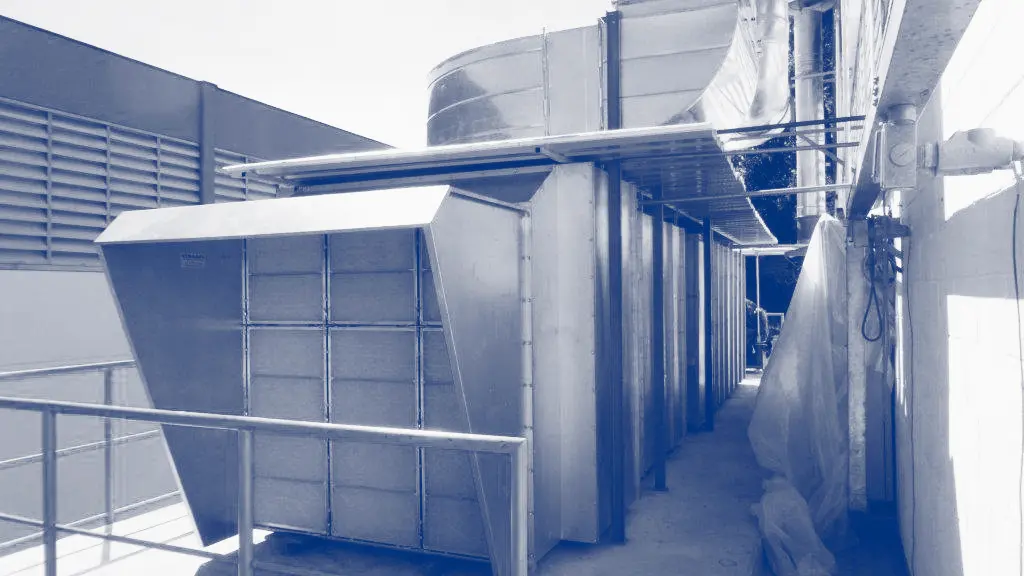

Una UTA es un equipo que acondiciona el aire, controlando su temperatura, humedad y calidad, para distribuirlo en un espacio determinado. Las UTAs son componentes esenciales en sistemas HVAC (Calefacción, Ventilación y Aire Acondicionado) y se emplean en diversos entornos, desde edificios comerciales y residenciales hasta hospitales e industrias.
El Rol del Ventilador en una UTA
El ventilador es el corazón de una UTA. Su función principal es impulsar el aire a través del sistema, permitiendo que pase por los filtros, serpentines de calefacción/refrigeración y otros componentes para alcanzar las condiciones deseadas. La eficiencia del ventilador impacta directamente en el consumo energético y la capacidad de la UTA para mantener un ambiente confortable.
Entendiendo la Curva ADH del Ventilador
La curva ADH (Aire-Débito-Altura) es una representación gráfica que ilustra la relación entre el caudal de aire (Débito), la presión estática (Altura) y la potencia absorbida (Aire) por el ventilador. Esta curva proporciona información vital para seleccionar el ventilador adecuado para una UTA específica.
Componentes de la Curva ADH
- Caudal de Aire (Débito): Representa la cantidad de aire que el ventilador puede mover en un tiempo determinado, usualmente medido en metros cúbicos por hora (m³/h).
- Presión Estática (Altura): Indica la resistencia que el ventilador debe vencer para impulsar el aire a través del sistema de conductos y componentes de la UTA, medida en Pascales (Pa).
- Potencia Absorbida (Aire): Representa la energía eléctrica que consume el ventilador para operar a un determinado caudal y presión, medida en vatios (W).
Importancia de la Curva ADH en la Selección del Ventilador
La curva ADH es fundamental para elegir el ventilador que mejor se adapte a las necesidades de la UTA. Al analizar la curva ADH, se puede determinar el punto de funcionamiento óptimo del ventilador, donde se obtiene el caudal de aire requerido con la menor potencia absorbida posible.
Consideraciones al Interpretar la Curva ADH
- Punto de Funcionamiento: El punto donde la curva ADH del ventilador se cruza con la curva de resistencia del sistema (que representa la pérdida de presión en la UTA) determina el punto de funcionamiento real del ventilador .
- Eficiencia Energética: Se debe buscar un ventilador cuya curva ADH permita un punto de funcionamiento con alta eficiencia energética, minimizando el consumo de energía.
- Margen de Seguridad: Es recomendable seleccionar un ventilador con un margen de seguridad en su curva ADH , para asegurar que pueda manejar fluctuaciones en la demanda de aire o cambios en la resistencia del sistema.
Aplicaciones de la Curva ADH en el Diseño y Operación de UTAs
La curva ADH tiene diversas aplicaciones en el diseño, selección y operación de UTAs:
- Dimensionamiento del Ventilador: Permite seleccionar el ventilador con el tamaño y potencia adecuados para la UTA.
- Optimización del Sistema: Ayuda a identificar posibles problemas de rendimiento y optimizar el funcionamiento de la UTA.
- Control y Monitoreo: Facilita el control y monitoreo del rendimiento del ventilador y la UTA en tiempo real.
La curva ADH del ventilador es una herramienta indispensable para comprender y optimizar el rendimiento de una UTA. Al entender e interpretar la curva ADH, los ingenieros y técnicos pueden seleccionar el ventilador adecuado, garantizar la eficiencia energética del sistema y asegurar un ambiente confortable en el espacio climatizado.
Consultas Habituales sobre la Curva ADH
Aquí te presentamos algunas de las preguntas más frecuentes sobre la curva ADH del ventilador :
- ¿Qué sucede si el punto de funcionamiento está fuera de la curva ADH ?
- ¿Cómo afecta la densidad del aire a la curva ADH ?
- ¿Qué tipos de ventiladores se utilizan en las UTAs y cómo se diferencian sus curvas ADH ?
- ¿Cómo se calcula la curva de resistencia del sistema para una UTA?
- ¿Existen herramientas de software para analizar e interpretar la curva ADH ?
Tabla Comparativa de Tipos de Ventiladores y sus Curvas ADH
| Tipo de Ventilador | Características de la Curva ADH | Aplicaciones Típicas |
|---|---|---|
| Ventilador Centrífugo | ... | ... |
| Ventilador Axial | ... | ... |
Recomendaciones Finales
- Consulta siempre con un profesional especializado en HVAC para el diseño y selección de la UTA y sus componentes.
- Realiza un mantenimiento regular de la UTA y el ventilador para asegurar su óptimo funcionamiento.
- Considera la implementación de sistemas de control inteligentes para optimizar el rendimiento energético de la UTA.
