La ventilación mecánica es una herramienta vital en el cuidado crítico, y comprender las curvas y bucles que se generan durante este proceso es fundamental para una atención óptima al paciente. Estas representaciones gráficas nos brindan información invaluable sobre la mecánica respiratoria del paciente, la interacción con el ventilador y la eficacia de la terapia ventilatoria.
Escalares en la Ventilación Mecánica
Los escalares son representaciones gráficas de parámetros respiratorios específicos a lo largo del tiempo. Los tres escalares comúnmente utilizados son:

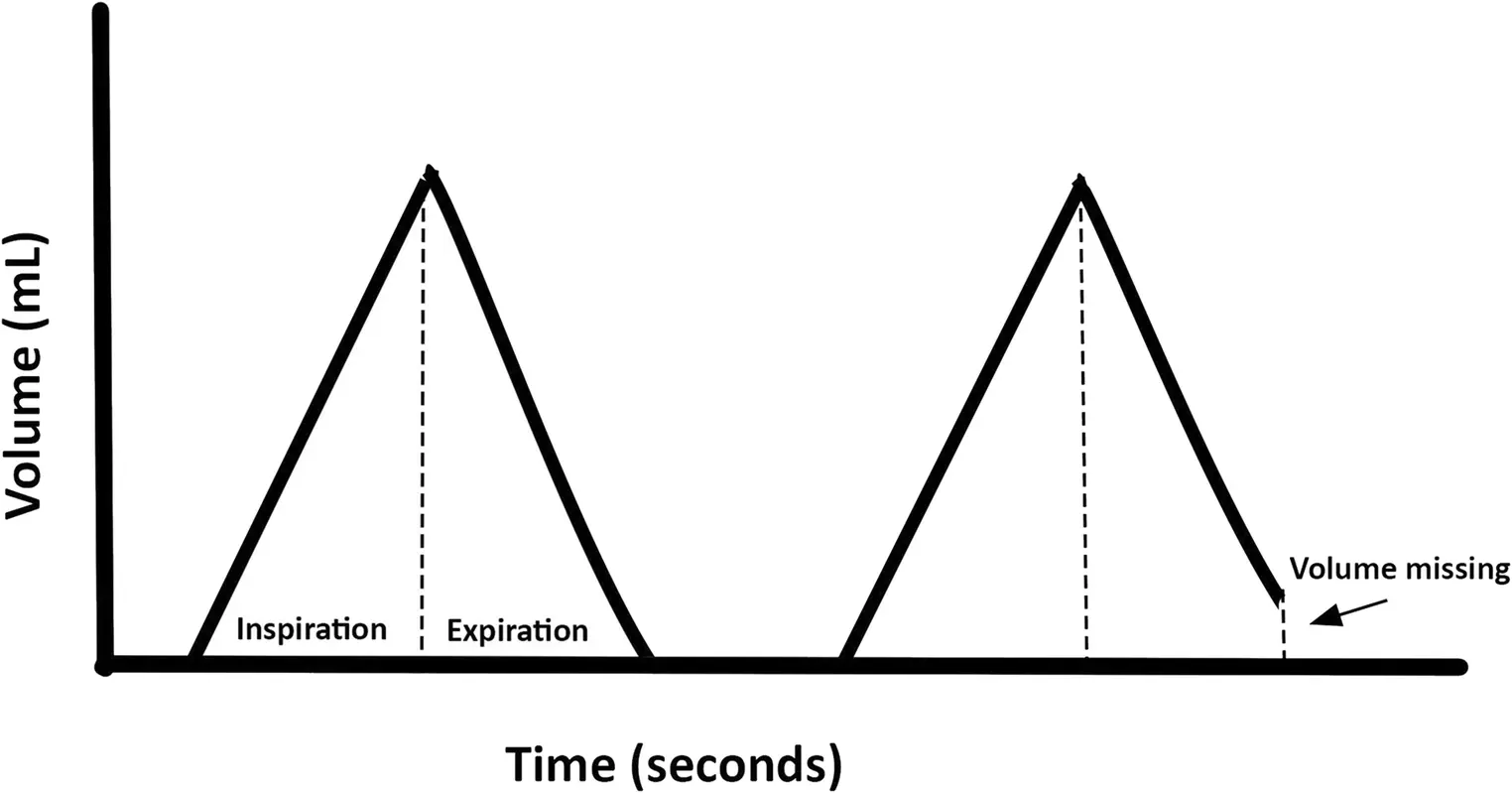

- Volumen vs. Tiempo: Muestra el volumen de gas administrado en los pulmones a lo largo del tiempo. La pendiente ascendente representa el volumen inspiratorio y la descendente, el volumen espiratorio. Permite detectar fugas de aire, auto-PEEP y evaluar la respiración espontánea del paciente.
- Flujo vs. Tiempo: Representa el flujo de gas entre el paciente y el ventilador. El área bajo la curva representa el volumen movilizado. La forma de la curva inspiratoria depende del modo de ventilación. Permite identificar el modo de ventilación, evaluar la resistencia al flujo aéreo, detectar auto-PEEP y problemas de exhalación.
- Presión vs. Tiempo: Muestra la presión en la vía aérea en función del tiempo. Permite evaluar la distensibilidad pulmonar, identificar la presión positiva al final de la espiración (PEEP) y la presión inspiratoria máxima (PIP), y obtener mediciones como la presión de meseta (Pplat) y la auto-PEEP.
Bucles en la Ventilación Mecánica
Los bucles son representaciones gráficas que relacionan dos variables respiratorias. Los dos bucles principales son:
- Bucle Presión-Volumen (PV): Muestra la relación entre la presión en la vía aérea y el volumen pulmonar. Permite evaluar la distensibilidad pulmonar, identificar la presencia de auto-PEEP, y detectar cambios en la mecánica respiratoria.
- Bucle Flujo-Volumen (FV): Representa la relación entre el flujo de gas y el volumen pulmonar. Permite evaluar la resistencia al flujo aéreo, identificar obstrucciones en las vías aéreas, y detectar patrones respiratorios anormales.
Importancia de la Interpretación de Curvas y Bucles
La correcta interpretación de las curvas y bucles en la ventilación mecánica es esencial para:
- Optimizar la configuración del ventilador: Ajustar los parámetros ventilatorios para lograr una ventilación efectiva y minimizar el riesgo de daño pulmonar.
- Detectar problemas respiratorios: Identificar precozmente alteraciones en la mecánica respiratoria, como la presencia de auto-PEEP, broncoespasmo o fugas de aire.
- Evaluar la respuesta al tratamiento: Monitorizar la eficacia de las intervenciones terapéuticas y realizar ajustes según sea necesario.
- Mejorar la atención al paciente: Proporcionar una atención individualizada y adaptada a las necesidades específicas de cada paciente.
Consultas Habituales sobre Curvas y Bucles
¿Qué significa una curva de flujo con forma de "m"?
Una curva de flujo con forma de "m" en el bucle FV puede indicar una obstrucción variable de las vías aéreas, como en el caso del asma.
¿Cómo se interpreta un bucle PV con un aumento de la presión de meseta?
Un aumento de la presión de meseta en el bucle PV puede indicar una disminución de la distensibilidad pulmonar, como en el síndrome de distrés respiratorio agudo (SDRA).
¿Qué es la auto-PEEP y cómo se detecta en las curvas?
La auto-PEEP es la presión positiva al final de la espiración generada por el atrapamiento de aire en los pulmones. Se puede detectar en las curvas de volumen y flujo cuando la línea de base no regresa a cero antes del inicio de la siguiente inspiración.
Tabla Comparativa de Escalares y Bucles
| Característica | Escalares | Bucles |
|---|---|---|
| Variables | Una variable vs. Tiempo | Dos variables interrelacionadas |
| Información | Tendencias a lo largo del tiempo | Relaciones entre variables |
| Utilidad | Monitorización continua | Evaluación de la mecánica respiratoria |
Conclusión
La comprensión de las curvas y bucles en la ventilación mecánica es fundamental para una atención óptima al paciente. Estas herramientas nos permiten monitorizar la mecánica respiratoria, detectar problemas y ajustar la terapia ventilatoria para lograr una ventilación efectiva y segura. La formación continua en la interpretación de estas gráficas es crucial para el personal de cuidado crítico.
