Para comprender el funcionamiento interno de un sistema compuesto por un motor, una caja de engranajes y un ventilador, es fundamental analizar la interacción entre estos tres componentes clave. Este artículo se adentra en la estructura interna de este sistema, investigando los diferentes tipos de cajas de engranajes, sus características y cómo se relacionan con el motor y el ventilador para lograr un rendimiento óptimo.
Reductor de Velocidad (Caja de Engranajes)
Un reductor de velocidad, también conocido como caja de engranajes o caja reductora, es un componente esencial en diversas máquinas y sistemas mecánicos. Su función principal es adaptar la velocidad de un motor a la velocidad requerida por la aplicación específica, como en el caso de un ventilador.
Además de la adaptación de velocidad, las cajas de engranajes también desempeñan un papel crucial en la transmisión de potencia mecánica, la gestión de la potencia térmica y la optimización de los rendimientos mecánicos, tanto estáticos como dinámicos. La selección de la caja de engranajes adecuada depende de factores como la potencia del motor, la velocidad deseada del ventilador y las condiciones de funcionamiento.
Tipos de Reductores de Velocidad
Existen diversas clasificaciones para los reductores de velocidad, a menudo solapándose en sus definiciones. A continuación, se presentan algunas de las clasificaciones más comunes:
Clasificación por Tipo de Engranajes

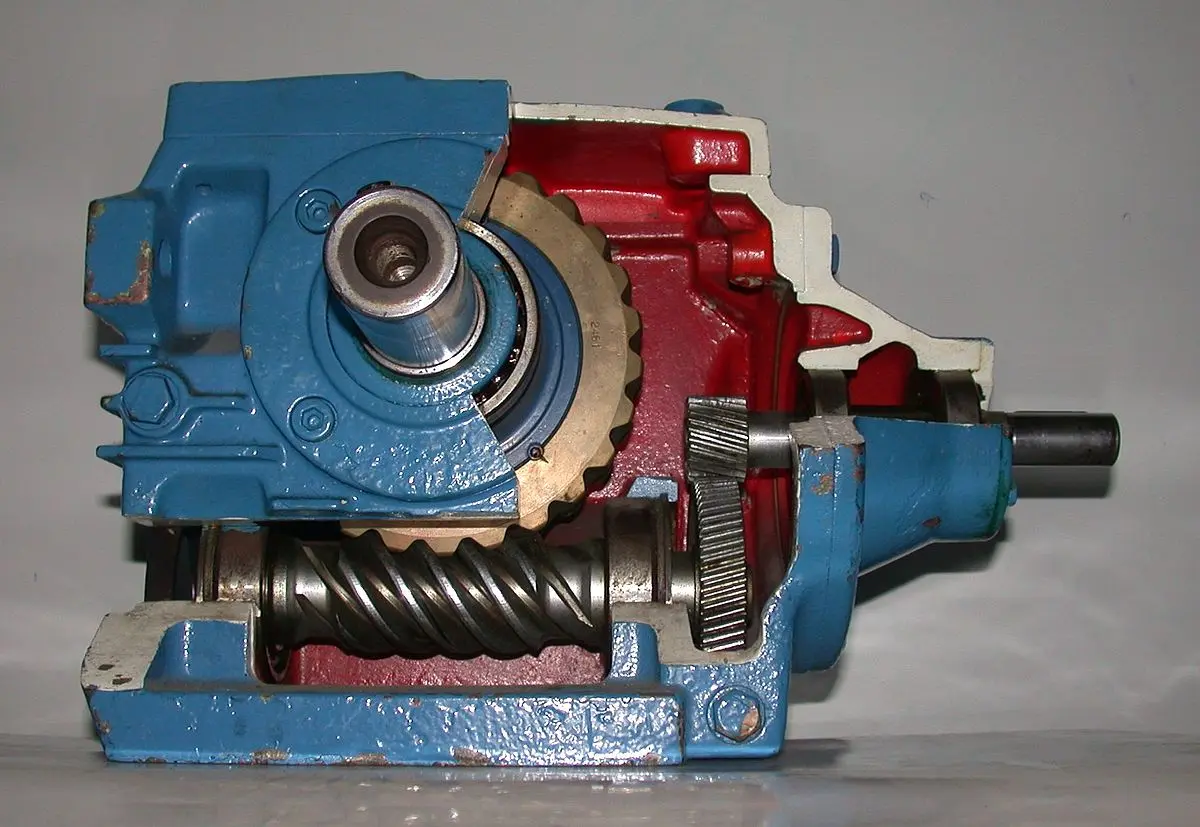

- Sin Fin-Corona: Este tipo de reductor, aunque ampliamente utilizado, se considera obsoleto debido a su bajo rendimiento energético y pérdida de tiempo entre ciclos. Consiste en una corona dentada y un husillo en forma de tornillo sin fin. Su relación de reducción se calcula multiplicando el número de dientes de la corona por el número de entradas del tornillo.
- Engranajes: Estos reductores utilizan pares de engranajes de diferentes tipos (rectos, helicoidales, cónicos, etc.) para lograr la reducción de velocidad deseada. Ofrecen un mayor rendimiento energético, menor mantenimiento y tamaño compacto en comparación con los reductores de sin fin-corona.
- Planetarios: Los reductores planetarios se caracterizan por su alta eficiencia y capacidad para transmitir un alto torque. Su diseño complejo, con múltiples engranajes planetarios girando alrededor de un engranaje solar central, permite una reducción de velocidad significativa en un espacio reducido.
- Cicloidales: Los reductores cicloidales son conocidos por su precisión y capacidad para operar a bajas velocidades. Utilizan un disco cicloidal excéntrico que engrana con una corona dentada fija, generando un movimiento suave y preciso.
Clasificación por Disposición de los Ejes Lento y Rápido
- Paralelos: En este tipo de reductor, el eje de entrada (rápido) y el eje de salida (lento) son paralelos entre sí.
- Ortogonales: Los ejes de entrada y salida se encuentran en un ángulo de 90 grados.
- Coaxiales: El eje de entrada y el eje de salida son concéntricos, compartiendo el mismo eje de rotación.
Clasificación por Sistema de Fijación
- Fijo: El reductor se fija de forma permanente a una base o estructura.
- Pendular: El reductor se monta sobre un sistema de suspensión que permite cierto grado de movimiento o ajuste.
Características de los Reductores de Velocidad
Al seleccionar un reductor de velocidad, es importante considerar las siguientes características:
- Par Motor (Torque): La potencia que el motor puede transmitir en cada giro.
- Par Nominal: El par transmisible por el reductor con una carga uniforme y continua.
- Par Resistente: El par requerido para el correcto funcionamiento de la máquina accionada por el reductor.
- Par de Cálculo: El producto del par resistente y el factor de servicio.
- Potencia: La potencia eléctrica aplicada y la potencia útil transmitida por el reductor.
- Potencia Térmica: La capacidad del reductor para disipar el calor generado por la fricción de los engranajes.
Relación entre Motor, Caja de Engranajes y Ventilador
El motor proporciona la fuerza motriz inicial al sistema. La caja de engranajes, seleccionada en función de las necesidades del ventilador, reduce la velocidad del motor a la velocidad óptima para el funcionamiento del ventilador. El ventilador, a su vez, utiliza la energía mecánica transmitida por la caja de engranajes para generar un flujo de aire.
Consultas Habituales
A continuación, se presentan algunas consultas habituales sobre la relación entre motor, caja de engranajes y ventilador:
- ¿Cómo se calcula la relación de reducción de una caja de engranajes? La relación de reducción se calcula dividiendo la velocidad de entrada (motor) entre la velocidad de salida (ventilador).
- ¿Qué tipo de caja de engranajes es más adecuado para un ventilador de alta velocidad? Para ventiladores de alta velocidad, se suelen utilizar reductores planetarios o de engranajes helicoidales.
- ¿Cómo se determina la potencia del motor necesaria para un ventilador? La potencia del motor se calcula en función del caudal de aire requerido, la presión estática y la eficiencia del ventilador.
Conclusión
La correcta selección y configuración del motor, la caja de engranajes y el ventilador son cruciales para el rendimiento óptimo del sistema. Al comprender la estructura interna y las características de cada componente, es posible diseñar un sistema eficiente y confiable para una amplia gama de aplicaciones.
La combinación de un motor, una caja de engranajes y un ventilador forma un sistema complejo que requiere una comprensión profunda de la interacción entre sus componentes. La elección adecuada de cada elemento, teniendo en cuenta las características específicas de la aplicación, es fundamental para garantizar un funcionamiento eficiente y duradero.
