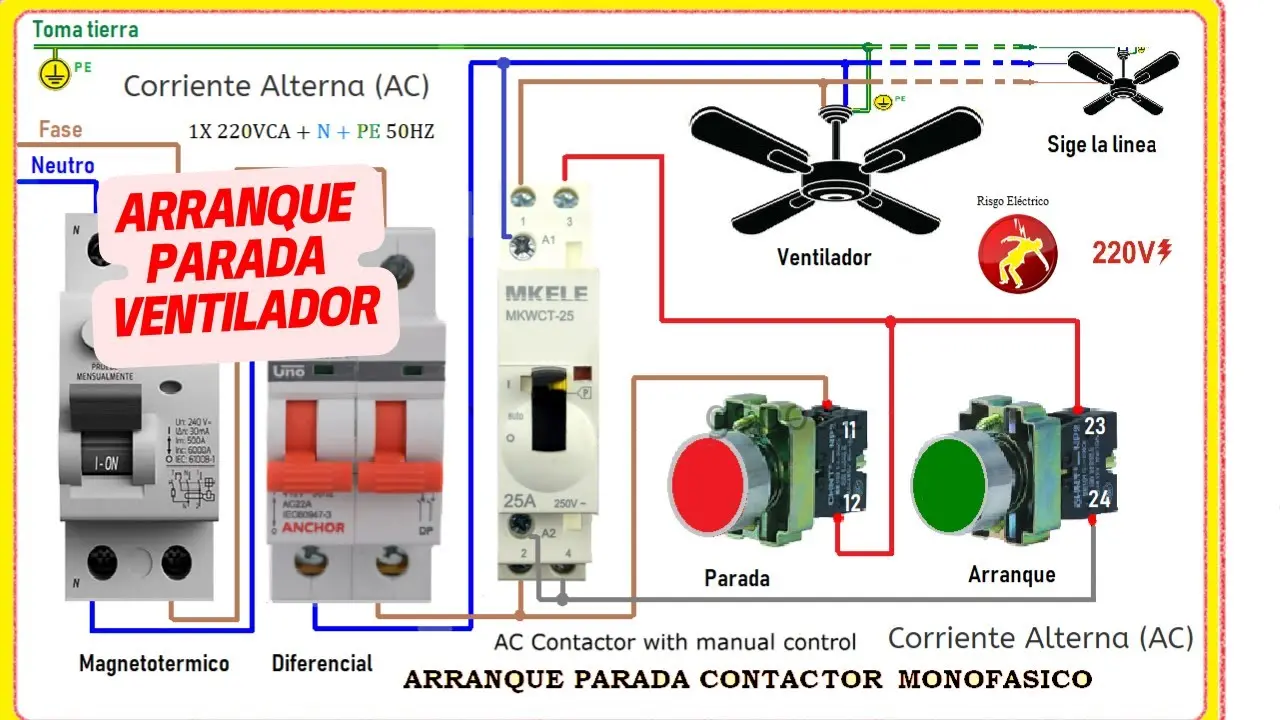

Un diagrama tablero eléctrico monofásico ventilador es esencial para comprender y ejecutar correctamente la instalación eléctrica de un ventilador. Este diagrama proporciona una representación visual del circuito, mostrando la conexión del ventilador al suministro eléctrico, los dispositivos de protección y control, y la conexión a tierra. A continuación, te explicamos todo lo que necesitas saber sobre los diagramas de tableros eléctricos monofásicos para ventiladores, incluyendo información sobre los componentes, los diferentes tipos de diagramas y cómo leerlos.
Componentes de un Diagrama Tablero Eléctrico Monofásico Ventilador
Un diagrama de este tipo suele incluir los siguientes componentes:
- Interruptor termomagnético: Protege el circuito contra sobrecargas y cortocircuitos.
- Interruptor diferencial: Protege a las personas contra descargas eléctricas.
- Contactor: Permite controlar el encendido y apagado del ventilador de forma remota.
- Fusible: Un dispositivo de protección adicional que se funde en caso de sobrecarga.
- Cableado: Representado por líneas que indican la conexión entre los diferentes componentes.
- Símbolos: Representan los diferentes componentes del circuito, como el interruptor, el contactor, el ventilador, etc.
Tipos de Diagramas
Existen diferentes tipos de diagramas, como:
- Diagramas unifilares: Representan el circuito de forma simplificada, utilizando una sola línea para representar cada fase.
- Diagramas multifilares: Muestran todas las conexiones del circuito de forma detallada.
Cómo Leer un Diagrama
Para leer un diagrama, es necesario comprender los símbolos utilizados. Cada símbolo representa un componente específico del circuito. Además, es importante seguir la dirección de las líneas para comprender el flujo de corriente.
Consultas Habituales
Aquí te presentamos algunas de las consultas más habituales sobre los diagramas tablero eléctrico monofásico ventilador :
¿Qué significa monofásico?
Monofásico se refiere a un sistema de suministro eléctrico que utiliza una sola fase y un neutro. Es el sistema más común en viviendas.
¿Qué es un circuito derivado?
Un circuito derivado es una rama del circuito principal que alimenta un dispositivo específico, como un ventilador.
¿Cómo se calcula la potencia de un ventilador?
La potencia de un ventilador se mide en vatios (W) y se puede calcular multiplicando el voltaje (V) por la corriente (A).
¿Qué es un interruptor termomagnético?
Un interruptor termomagnético es un dispositivo de protección que interrumpe el flujo de corriente en caso de sobrecarga o cortocircuito.
¿Qué es un interruptor diferencial?
Un interruptor diferencial es un dispositivo de protección que interrumpe el flujo de corriente en caso de detectar una fuga de corriente a tierra.
Importancia de la Seguridad
La seguridad es primordial al trabajar con electricidad. Siempre se deben seguir las normas de seguridad eléctrica y utilizar equipos de protección personal adecuados. Es recomendable consultar con un electricista calificado para la instalación y el mantenimiento de los tableros eléctricos.
Tableros Seccionales: Una Alternativa Robusta
Aunque la información proporcionada inicialmente se centra en tableros monofásicos, es importante mencionar los tableros seccionales como una alternativa robusta para instalaciones más complejas. Estos tableros, como los de la línea TECNIARK, ofrecen:
- Mayor seguridad y protección.
- Modularidad y facilidad de expansión.
- Mantenimiento simplificado.
- Diversos grados de segregación.
Los tableros seccionales son ideales para entornos industriales y comerciales, donde la seguridad y la confiabilidad son cruciales. Su diseño modular permite adaptarlos a las necesidades específicas de cada instalación, y su construcción robusta garantiza una larga vida útil.
Un diagrama tablero eléctrico monofásico ventilador es una herramienta fundamental para la correcta instalación y el mantenimiento de un ventilador. Comprender los componentes, los símbolos y las conexiones del diagrama es esencial para garantizar un funcionamiento seguro y eficiente. Recuerda siempre consultar con un profesional calificado para cualquier duda o problema relacionado con la electricidad.
Esperamos que esta información te haya sido útil para comprender mejor los diagramas tablero eléctrico monofásico ventilador. La seguridad es lo primero, así que no dudes en buscar ayuda profesional si la necesitas.
