El diferencial de presión es un concepto fundamental en el funcionamiento de un ventilador. Este valor, expresado en unidades como Pascales (Pa) o pulgadas de columna de agua (inH2O), representa la diferencia entre la presión del aire a la entrada y la salida del ventilador. Esencialmente, indica la fuerza con la que el ventilador impulsa el aire y es un factor determinante en su rendimiento y eficiencia.
- ¿Por qué es importante el diferencial de presión en un ventilador?
- Factores que afectan el diferencial de presión
- Cálculo del diferencial de presión
- Aplicaciones y ejemplos
- Consultas habituales sobre el diferencial de presión
- Tabla comparativa de tipos de ventiladores y su diferencial de presión típico
¿Por qué es importante el diferencial de presión en un ventilador?
El diferencial de presión es crucial para determinar la capacidad del ventilador para superar la resistencia del sistema de ventilación. Un sistema de ventilación típico incluye conductos, filtros, rejillas y otros componentes que generan resistencia al flujo de aire. Si el diferencial de presión del ventilador no es suficiente para vencer esta resistencia, el flujo de aire se verá reducido, afectando la eficiencia del sistema y la capacidad de ventilación.
Un diferencial de presión adecuado asegura que el ventilador pueda mover el volumen de aire requerido para la aplicación específica, ya sea para la ventilación de un espacio, la refrigeración de equipos o la extracción de humos y gases.
Factores que afectan el diferencial de presión
Diversos factores influyen en el diferencial de presión de un ventilador. Algunos de los más importantes incluyen:
- Diseño del ventilador: El tipo de ventilador (axial, centrífugo, etc.), el tamaño del impulsor, la forma de las aspas y la velocidad de rotación influyen directamente en el diferencial de presión generado.
- Resistencia del sistema: La longitud y diámetro de los conductos, la presencia de curvas, codos y obstrucciones, así como la limpieza de los filtros, impactan la resistencia al flujo de aire y, por ende, el diferencial de presión requerido.
- Densidad del aire: La densidad del aire varía con la temperatura y la altitud. A mayor densidad, mayor será la resistencia al flujo de aire y se requerirá un diferencial de presión más alto.
Cálculo del diferencial de presión
El diferencial de presión se puede calcular utilizando la siguiente fórmula:
Diferencial de presión = Presión total a la salida - Presión total a la entrada

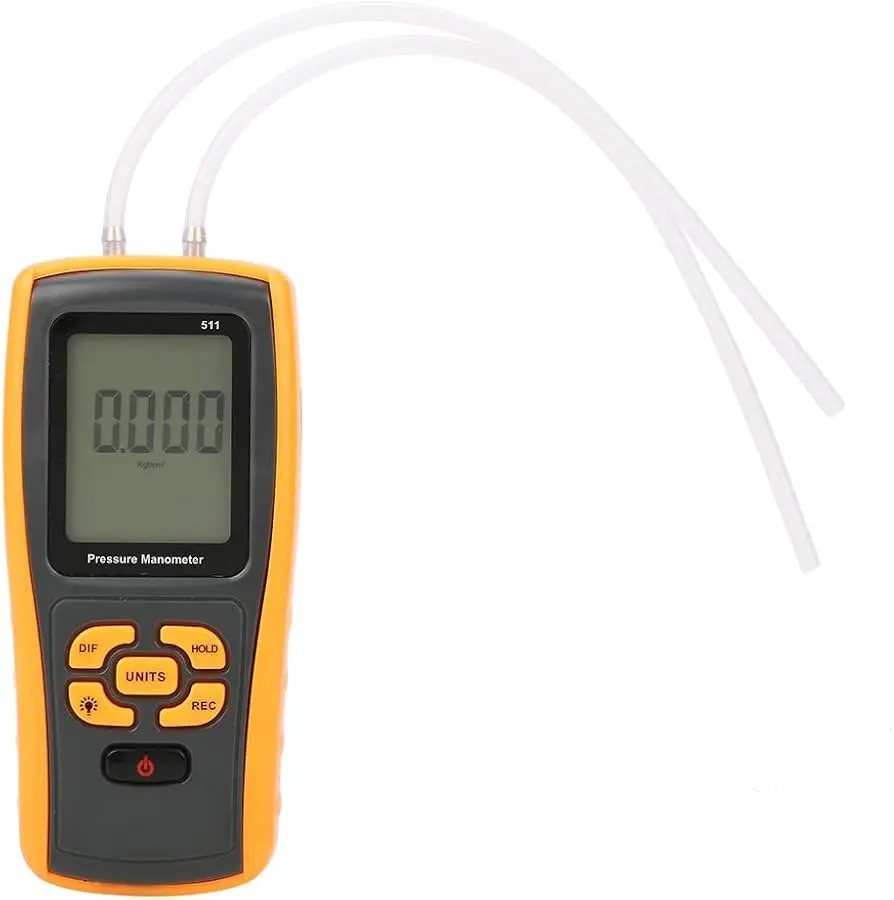

Para medir la presión, se utilizan instrumentos como manómetros o tubos de Pitot. Tener en cuenta que la presión total incluye la presión estática y la presión dinámica del aire.
Aplicaciones y ejemplos
El concepto de diferencial de presión se aplica en una amplia variedad de sistemas de ventilación, incluyendo:
- Ventilación industrial: En fábricas, plantas de procesamiento y otros entornos industriales, se utilizan ventiladores para extraer humos, gases y polvo, manteniendo la calidad del aire y la seguridad de los trabajadores. El diferencial de presión es crucial para asegurar la correcta extracción de contaminantes.
- Sistemas HVAC: En sistemas de calefacción, ventilación y aire acondicionado (HVAC), el diferencial de presión se utiliza para controlar el flujo de aire en diferentes zonas de un edificio. Un diferencial de presión adecuado garantiza la distribución uniforme del aire y el confort térmico.
- Refrigeración de equipos: Los ventiladores se utilizan para refrigerar equipos electrónicos, motores y otros componentes. El diferencial de presión asegura un flujo de aire suficiente para disipar el calor generado.
Consultas habituales sobre el diferencial de presión
¿Cómo sé si el diferencial de presión de mi ventilador es adecuado?
Es recomendable consultar las especificaciones del fabricante del ventilador y del sistema de ventilación. Un diferencial de presión demasiado bajo puede indicar una obstrucción en el sistema o un ventilador inadecuado. Un diferencial de presión demasiado alto puede generar un consumo excesivo de energía y un desgaste prematuro del equipo.
¿Cómo puedo mejorar el diferencial de presión de mi ventilador?
Se pueden implementar diferentes medidas para mejorar el diferencial de presión, como la limpieza de los filtros, la reducción de la longitud de los conductos o la instalación de un ventilador más potente.
Tabla comparativa de tipos de ventiladores y su diferencial de presión típico
| Tipo de ventilador | Diferencial de presión típico (Pa) |
|---|---|
| Axial | Bajo (50 - 500) |
| Centrífugo | Medio (500 - 5000) |
| Ventilador de alta presión | Alto (Más de 5000) |
Nota: Los valores son aproximados y pueden variar según el diseño y la aplicación específica.
El diferencial de presión es un parámetro fundamental en el funcionamiento de un ventilador. Comprender su importancia y los factores que lo afectan es crucial para seleccionar el ventilador adecuado, optimizar el rendimiento del sistema de ventilación y garantizar una ventilación eficiente y segura.
Al considerar el diferencial de presión, se puede asegurar que el ventilador cumpla con los requisitos de la aplicación específica, desde la ventilación de un espacio hasta la refrigeración de equipos críticos.
