El efecto surge en un ventilador es un fenómeno indeseable que puede afectar significativamente el rendimiento y la vida útil del equipo. Comprender sus causas, métodos de protección y estrategias de diseño es crucial para garantizar un funcionamiento eficiente y seguro en diversas aplicaciones industriales.
¿Qué es el Efecto Surge en un Ventilador?
El efecto surge se produce cuando el flujo de aire a través del ventilador se vuelve inestable y se invierte, creando fluctuaciones de presión y vibraciones. Este fenómeno se caracteriza por un ruido sordo y pulsaciones, y puede dañar los álabes del impulsor, los cojinetes y otros componentes del ventilador.
Causas del Efecto Surge
Existen diversas causas que pueden provocar el efecto surge en un ventilador, entre las que se incluyen:
- Válvula de modulación aguas abajo (Downstream Modulating Valve): Si la presión en la línea de descarga es demasiado alta, la válvula de modulación se abrirá para reducir la presión, lo que puede aliviar la condición de surge. Sin embargo, existe el riesgo de que esta válvula reduzca demasiado la presión y elimine el flujo de aire al proceso.
- Válvula de descarga (Blow Off Valve - BOV): Si el monitor del ventilador detecta efecto surge , la BOV se abre para descargar el aire del proceso a la atmósfera hasta que se corrija la causa del surge. Sin embargo, si el límite de surge no es adecuado, este método por sí solo no puede proteger contra el efecto surge .
- Control de velocidad: Variaciones abruptas en la velocidad del ventilador pueden inducir el efecto surge , especialmente si la velocidad se reduce por debajo del punto de operación estable.
- Apagado del ventilador: Un apagado repentino del ventilador puede generar un cambio brusco en el flujo de aire, lo que puede desencadenar el efecto surge .
- Límite de Surge (Surge Boundary): El límite de surge se define como el punto de operación mínimo del ventilador a una presión y velocidad específicas. Si la presión en la línea de descarga supera este límite, el ventilador entrará en efecto surge .
Protección contra el Efecto Surge
Para proteger el ventilador contra el efecto surge, se pueden implementar diferentes métodos, entre los que destacan:
- Válvula de descarga (BOV) con límite de surge: La combinación de una BOV con un límite de surge definido en la curva de rendimiento del ventilador es la forma ideal de protección. El límite de surge debe establecerse de manera que el flujo mínimo del ventilador a una presión y velocidad específicas sea igual al punto de surge para una presión 0.3 psi más alta a lo largo de la misma curva de velocidad.
- Control de velocidad: Implementar un control de velocidad suave y gradual puede ayudar a prevenir el efecto surge al evitar cambios bruscos en el flujo de aire.
- Monitoreo y detección temprana: Utilizar instrumentos de monitoreo para detectar las condiciones que pueden conducir al efecto surge , como fluctuaciones de presión y vibraciones, permite tomar medidas preventivas a tiempo.
Diseño para Prevenir el Efecto Surge
En la etapa de diseño, se pueden considerar las siguientes estrategias para minimizar el riesgo de efecto surge :

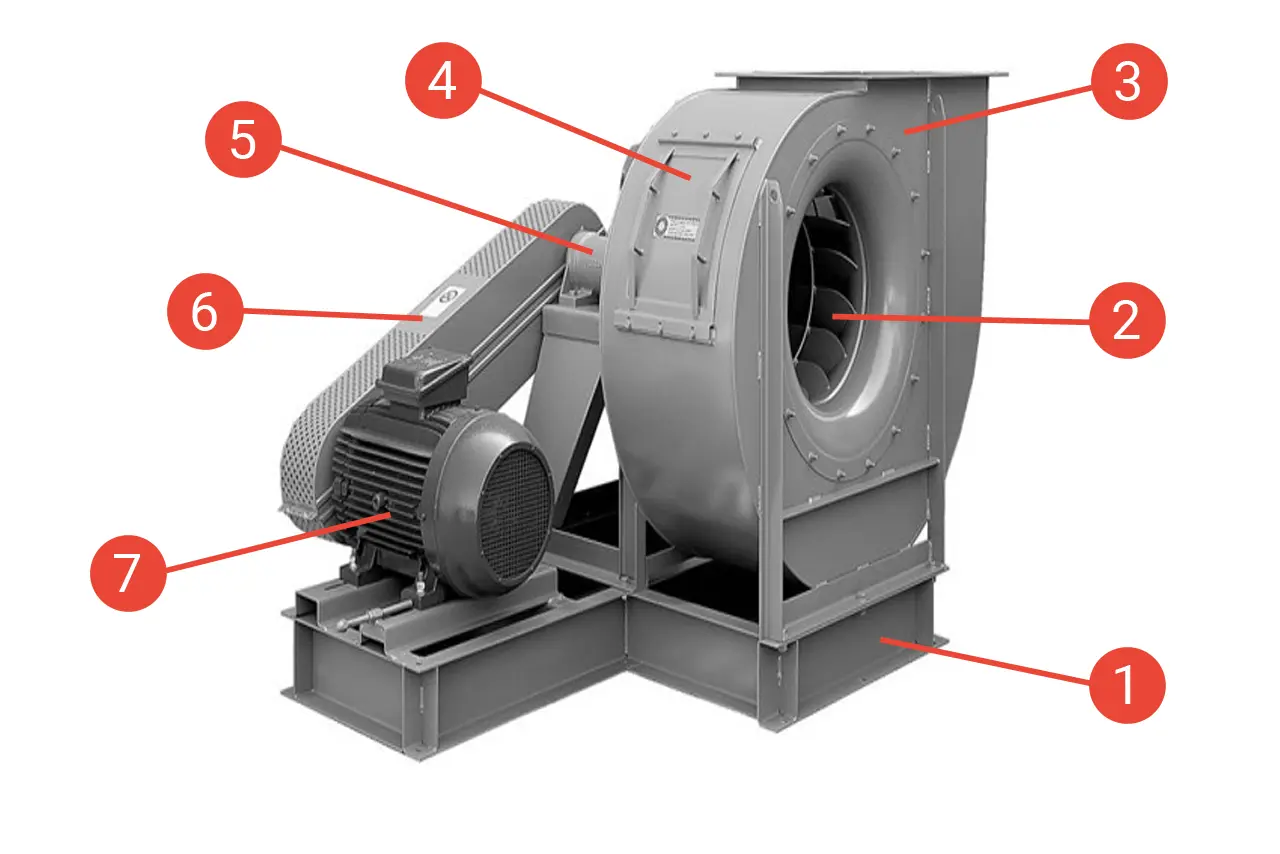

- Selección adecuada del ventilador: Es fundamental seleccionar un ventilador que opere de manera eficiente y estable dentro del rango de flujo y presión requeridos para la aplicación.

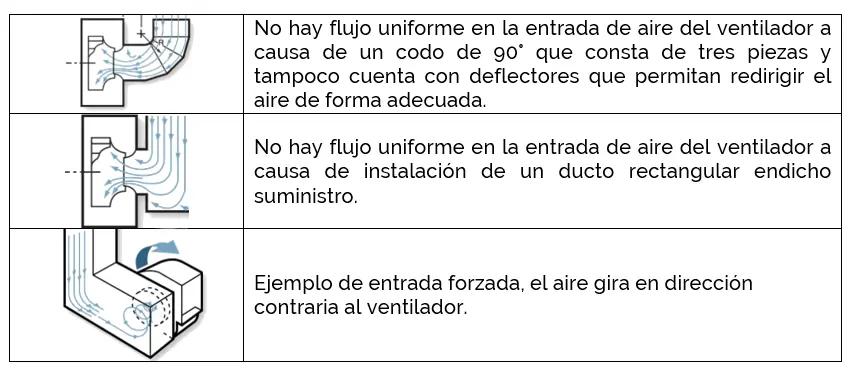

- Diseño del sistema de tuberías: Un diseño adecuado del sistema de tuberías, evitando obstrucciones y cambios bruscos de dirección, puede contribuir a un flujo de aire más estable.
- Análisis de la curva de rendimiento: El análisis de la curva de rendimiento del ventilador permite identificar el punto de surge y establecer los límites de operación seguros.
Consideraciones Adicionales
Tener en cuenta las siguientes consideraciones al abordar el efecto surge en ventiladores:
- Turndown: El turndown se refiere a la capacidad del ventilador para operar a un flujo inferior al máximo. Un turndown del 50% o superior es deseable para proporcionar flexibilidad operativa y prevenir el efecto surge .
- Especificaciones del fabricante: Es fundamental consultar las especificaciones del fabricante del ventilador para obtener información detallada sobre el límite de surge, el turndown y otras características relevantes.
El efecto surge en ventiladores es un fenómeno complejo que requiere una comprensión profunda de sus causas, métodos de protección y estrategias de diseño. Al implementar las medidas adecuadas, los ingenieros pueden garantizar un funcionamiento eficiente, seguro y confiable de los sistemas de ventilación en diversas aplicaciones industriales.
Consultas Habituales
¿Qué es el límite de surge en un ventilador?
El límite de surge es el punto de operación mínimo del ventilador a una presión y velocidad específicas. Superar este límite provoca el efecto surge.
¿Cómo puedo prevenir el efecto surge en mi sistema de ventilación?
La selección adecuada del ventilador, el diseño del sistema de tuberías, la implementación de una BOV con límite de surge y el monitoreo continuo son medidas clave para prevenir el efecto surge.
¿Qué sucede si mi ventilador entra en efecto surge?
El efecto surge puede dañar los álabes del impulsor, los cojinetes y otros componentes del ventilador, lo que puede resultar en costosas reparaciones y tiempo de inactividad.
Tabla Comparativa: Métodos de Protección contra el Efecto Surge
| Método | Descripción | Ventajas | Desventajas |
|---|---|---|---|
| Válvula de Modulación Aguas Abajo | Reduce la presión en la línea de descarga. | Simple de implementar. | Puede reducir demasiado la presión y eliminar el flujo de aire. |
| Válvula de Descarga (BOV) | Descarga el aire del proceso a la atmósfera. | Protección efectiva si se combina con un límite de surge. | Puede no ser suficiente por sí sola. |
| Límite de Surge | Define el punto de operación mínimo del ventilador. | Proporciona una protección precisa contra el efecto surge . | Requiere un análisis detallado de la curva de rendimiento. |
