Controlar un ventilador con temperatura usando arduino

En este artículo, te guiaremos a través del proceso de construcción de un sistema que controla automáticamente un ventilador en función de la temperatura ambiente utilizando una placa Arduino. Aprenderás sobre los componentes necesarios, el código Arduino, la configuración del circuito y las consideraciones importantes para encender un ventilador con temperatura Arduino.

Índice

Componentes Necesarios

  • Arduino Uno (u otro modelo compatible)
  • Sensor de Temperatura (LM35, DHT11, DHT22, etc.)
  • Transistor (TIP120, 2N2222, etc. - para controlar el ventilador)
  • Resistencia (valor dependerá del transistor y el ventilador)
  • Ventilador (de 5V o 12V dependiendo de la configuración)
  • Protoboard
  • Cables de conexión
  • Fuente de alimentación (para el Arduino y el ventilador)

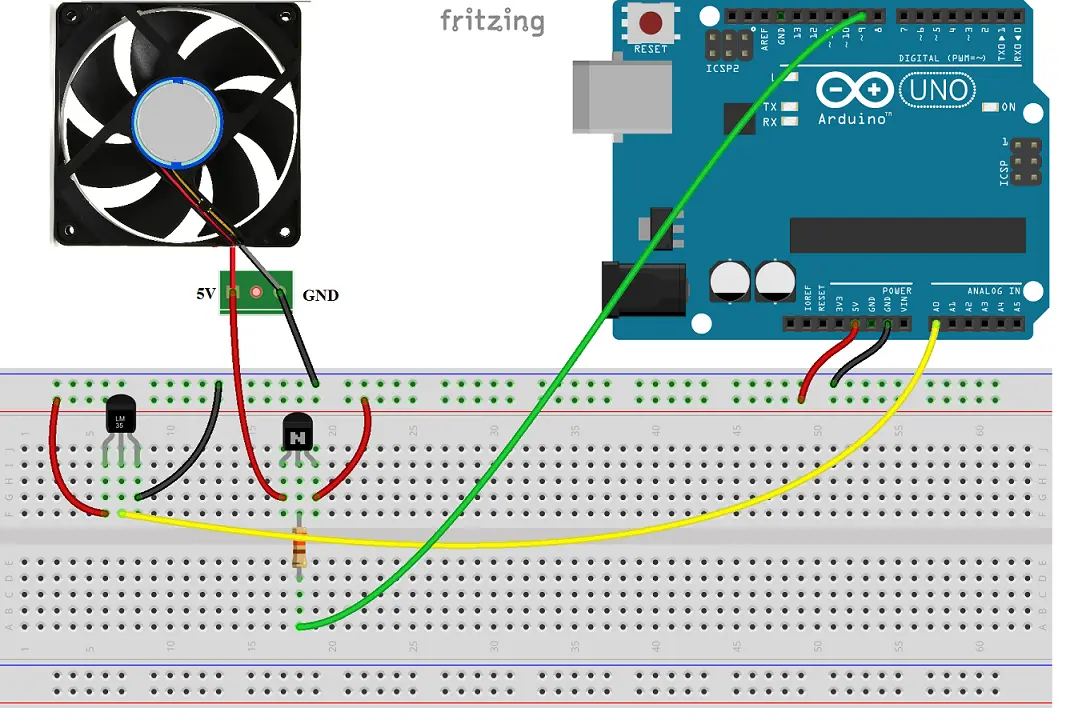

Diagrama del Circuito

El circuito es relativamente simple. El sensor de temperatura se conecta a un pin analógico del Arduino. La salida del Arduino se conecta a la base del transistor a través de una resistencia. El colector del transistor se conecta al cable positivo del ventilador y el emisor se conecta a tierra. La fuente de alimentación proporciona energía tanto al Arduino como al ventilador.

Código Arduino

El código Arduino leerá la temperatura del sensor, la convertirá a grados Celsius y, en función de un umbral de temperatura definido, activará o desactivará el ventilador. Aquí tienes un ejemplo de código:

const int sensorPin = A0; // Pin analógico para el sensor de temperaturaconst int fanPin = 9; // Pin digital para controlar el ventiladorconst int tempThreshold = 30; // Umbral de temperatura en grados Celsiusvoid setup() { pinMode(fanPin, OUTPUT); Serial.begin(9600);}void loop() { int sensorReading = analogRead(sensorPin); float voltage = sensorReading  0 / 1020; float temperatureC = voltage  100; Serial.print("Temperatura: "); Serial.print(temperatureC); Serial.println(" C"); if (temperatureC > tempThreshold) { digitalWrite(fanPin, HIGH); // Enciende el ventilador } else { digitalWrite(fanPin, LOW); // Apaga el ventilador } delay(1000); // Espera 1 segundo}

Explicación del Código

  • sensorPin : Define el pin analógico al que está conectado el sensor de temperatura.
  • fanPin : Define el pin digital que controla el ventilador.
  • tempThreshold : Define la temperatura a la que se activará el ventilador.
  • setup() : Configura el pin del ventilador como salida e inicia la comunicación serial.
  • loop() : Lee el valor del sensor, lo convierte a temperatura en grados Celsius, lo imprime en el monitor serial y controla el ventilador en función de la temperatura.

Calibración del Sensor de Temperatura

Es importante calibrar el sensor de temperatura para obtener lecturas precisas. Puedes hacerlo comparando las lecturas del sensor con un termómetro confiable. Si es necesario, ajusta el código para compensar cualquier diferencia.

Consideraciones Adicionales

  • Tipo de Sensor : La elección del sensor dependerá del rango de temperatura y la precisión requerida.
  • Transistor : Asegúrate de elegir un transistor adecuado para la corriente del ventilador.
  • Resistencia : El valor de la resistencia limitará la corriente a la base del transistor y protegerá tanto al Arduino como al transistor.
  • Fuente de Alimentación : Asegúrate de que la fuente de alimentación pueda proporcionar suficiente corriente para el Arduino y el ventilador.
  • Disipador de Calor : Si el transistor se calienta mucho, considera usar un disipador de calor.
  • Seguridad : Siempre trabaja con precaución al manipular componentes electrónicos y asegúrate de que el circuito esté correctamente conectado.

Consultas Habituales

¿Qué tipo de ventilador puedo usar? Puedes usar un ventilador de 5V o 12V, dependiendo de la configuración de tu circuito y la fuente de alimentación.

¿Puedo usar un sensor de temperatura diferente? Sí, puedes usar cualquier sensor de temperatura compatible con Arduino. Solo asegúrate de ajustar el código para leer correctamente los datos del sensor.

¿Cómo puedo ajustar la velocidad del ventilador? Puedes usar un módulo PWM (Modulación por Ancho de Pulso) para controlar la velocidad del ventilador.

encender un ventilador con temperatura arduino - Qué temperatura soporta Arduino

Tabla Comparativa de Sensores de Temperatura

Sensor Rango de Temperatura Precisión Voltaje de Salida
LM35 -55°C a 150°C ±0.5°C Analógico
DHT11 0°C a 50°C ±2°C Digital
DHT22 -40°C a 80°C ±0.5°C Digital

Encender un ventilador con temperatura Arduino es un proyecto sencillo pero útil que puede ayudarte a comprender los conceptos básicos de la electrónica y la programación. Esperamos que esta tutorial te haya proporcionado la información necesaria para construir tu propio sistema de control de ventilador basado en la temperatura. Recuerda siempre investigar y comprender completamente los componentes y el código antes de comenzar cualquier proyecto electrónico.
