En el entorno de la instrumentación y control de procesos, la medición precisa de la presión es crucial. Los transmisores de presión juegan un papel vital en diversas aplicaciones, desde la monitorización de procesos industriales hasta la gestión de sistemas de fluidos. En este artículo, exploraremos en detalle el montaje de un transmisor de presión con conexión de baja presión y ventilación, un tema esencial para garantizar la precisión y la seguridad en las mediciones.

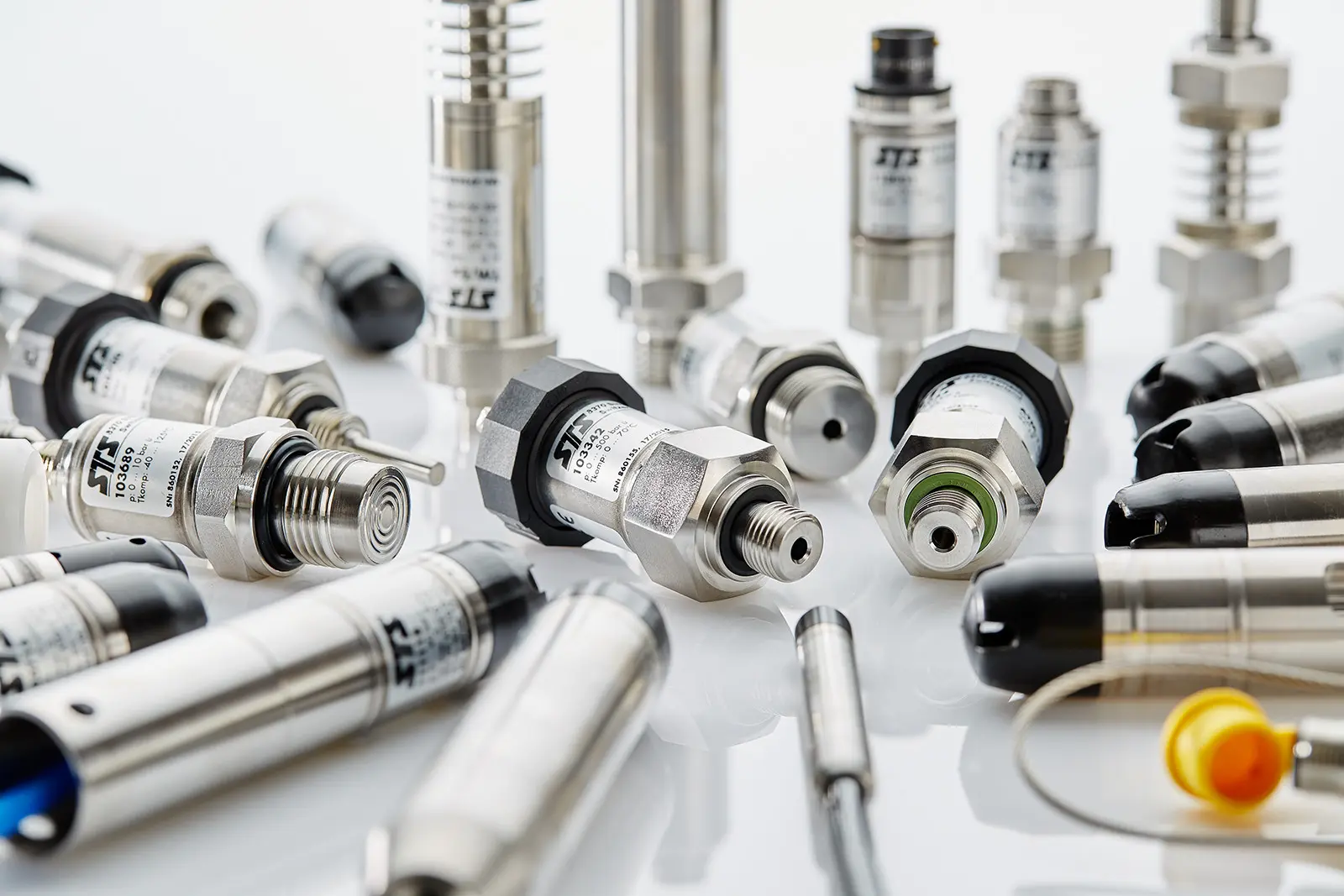

¿Qué es un Transmisor de Presión?
Un transmisor de presión es un dispositivo que convierte la presión de un fluido o gas en una señal eléctrica proporcional. Esta señal se puede utilizar para monitorizar y controlar la presión en un sistema. Los transmisores de presión se utilizan en una amplia variedad de aplicaciones, incluyendo:
- Industria química
- Industria petroquímica
- Generación de energía
- Tratamiento de aguas
- Industria alimentaria
- Automatización de edificios
Conexiones de Baja Presión y Ventilación
En aplicaciones de baja presión, es fundamental utilizar conexiones y técnicas de montaje adecuadas para asegurar la precisión de las mediciones. La ventilación es un aspecto crítico en este tipo de instalaciones, ya que permite la compensación de la presión atmosférica y evita la acumulación de condensación o líquidos en el sistema.
Importancia de la Ventilación
La ventilación en un sistema de baja presión con transmisor de presión es esencial por varias razones:
- Precisión de la Medición : La presencia de aire atrapado o condensación en las líneas de presión puede afectar la precisión de la lectura del transmisor.
- Protección del Transmisor : La ventilación ayuda a proteger el transmisor de daños causados por la acumulación de líquidos o la corrosión.
- Fiabilidad del Sistema : Un sistema bien ventilado es más fiable y menos propenso a fallos.
Pasos para el Montaje del Transmisor
A continuación, se describen los pasos generales para el montaje de un transmisor de presión con conexión de baja presión y ventilación :

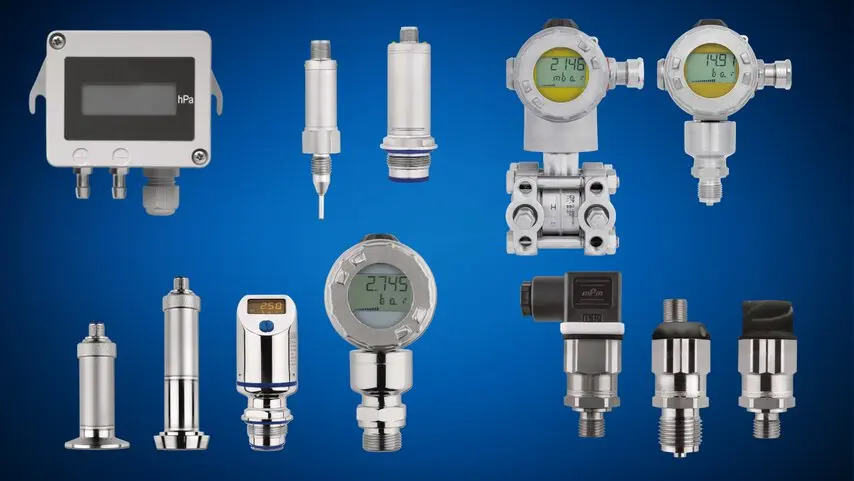

- Selección del Transmisor Adecuado : Es crucial elegir un transmisor de presión compatible con el rango de presión, el tipo de fluido y las condiciones ambientales de la aplicación.
- Preparación de la Conexión de Proceso : La conexión de proceso debe estar limpia, libre de obstrucciones y compatible con el transmisor.
- Instalación del Transmisor : El transmisor debe instalarse en una posición que permita un fácil acceso para el mantenimiento y la calibración.
- Conexión de las Líneas de Presión : Las líneas de presión deben conectarse al transmisor de forma segura y sin fugas.
- Ventilación del Sistema : Se debe implementar un sistema de ventilación adecuado para eliminar el aire atrapado y la condensación.

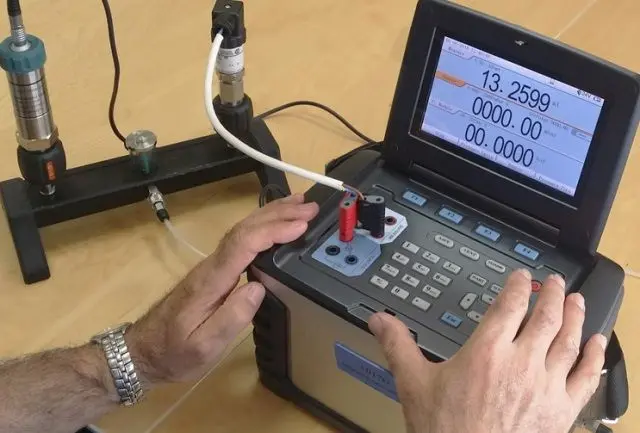

- Calibración del Transmisor : Una vez instalado, el transmisor debe calibrarse para garantizar la precisión de las mediciones.
Consideraciones Adicionales
Además de los pasos mencionados anteriormente, hay varias consideraciones adicionales que se deben tener en cuenta al montar un transmisor de presión con conexión de baja presión y ventilación :
- Material de las Conexiones : El material de las conexiones debe ser compatible con el fluido del proceso para evitar la corrosión.
- Protección contra Sobretensiones : En algunas aplicaciones, es necesario proteger el transmisor contra sobretensiones.
- Mantenimiento Regular : El transmisor debe ser inspeccionado y mantenido regularmente para garantizar su correcto funcionamiento.
Consultas Habituales
Aquí hay algunas consultas habituales sobre el montaje de transmisores de presión con conexión de baja presión y ventilación :
¿Qué tipo de válvula de ventilación se debe utilizar?
El tipo de válvula de ventilación dependerá de la aplicación específica. Las válvulas de ventilación comunes incluyen válvulas de bola, válvulas de aguja y válvulas de retención.
¿Con qué frecuencia se debe calibrar el transmisor?
La frecuencia de calibración dependerá de la aplicación y los requisitos de precisión. En general, se recomienda calibrar el transmisor al menos una vez al año.
¿Cómo se puede proteger el transmisor de la condensación?
Se puede utilizar un sifón o un lazo de condensación para proteger el transmisor de la condensación.
Tabla Comparativa de Tipos de Transmisores de Presión
| Tipo de Transmisor | Rango de Presión | Precisión | Aplicación Típica |
|---|---|---|---|
| Piezorresistivo | Baja a Alta | Alta | Monitorización de procesos industriales |
| Capacitivo | Baja | Muy Alta | Mediciones de precisión |
| Diferencial | Diferencial | Alta | Medición de flujo |
El montaje de un transmisor de presión con conexión de baja presión y ventilación requiere una planificación y ejecución cuidadosas. Siguiendo los pasos descritos en este artículo y considerando las consultas habituales, se puede garantizar la precisión, la seguridad y la fiabilidad del sistema de medición de presión. La correcta selección del transmisor, la preparación de las conexiones y la implementación de un sistema de ventilación adecuado son fundamentales para el éxito de la instalación.
