Los transmisores de conexión de baja presión con ventilación son dispositivos esenciales en diversas industrias, desde la alimentaria hasta la farmacéutica. Estos dispositivos permiten medir con precisión la presión dentro de un sistema y transmitir esa información a un sistema de control o monitoreo. Si bien la estructura exterior de estos transmisores puede variar, las partes internas son fundamentales para su correcto funcionamiento. A continuación, exploraremos en detalle las partes internas de un transmisor de conexión de baja presión con ventilación.
Diafragma Sensor
El corazón de un transmisor de presión es el diafragma sensor. Este componente, típicamente hecho de acero inoxidable o silicona, es extremadamente sensible a los cambios de presión. Cuando la presión del proceso aumenta, el diafragma se flexiona. Esta flexión se traduce en una señal eléctrica que es proporcional a la presión aplicada.
Celda de Medición
La celda de medición es el conjunto que alberga el diafragma sensor y otros componentes cruciales. Esta celda está diseñada para proteger el diafragma de daños y garantizar la precisión de la medición. En los transmisores de baja presión con ventilación, la celda de medición está conectada a una ventilación que permite igualizar la presión atmosférica con la presión del lado de referencia del diafragma.
Transductor
El transductor es el componente que convierte la flexión del diafragma en una señal eléctrica. Existen diferentes tipos de transductores, como los piezoeléctricos, los capacitivos y los de galgas extensiométricas. La elección del transductor depende de la precisión requerida, el rango de presión y las condiciones del proceso.
Amplificador y Acondicionador de Señal

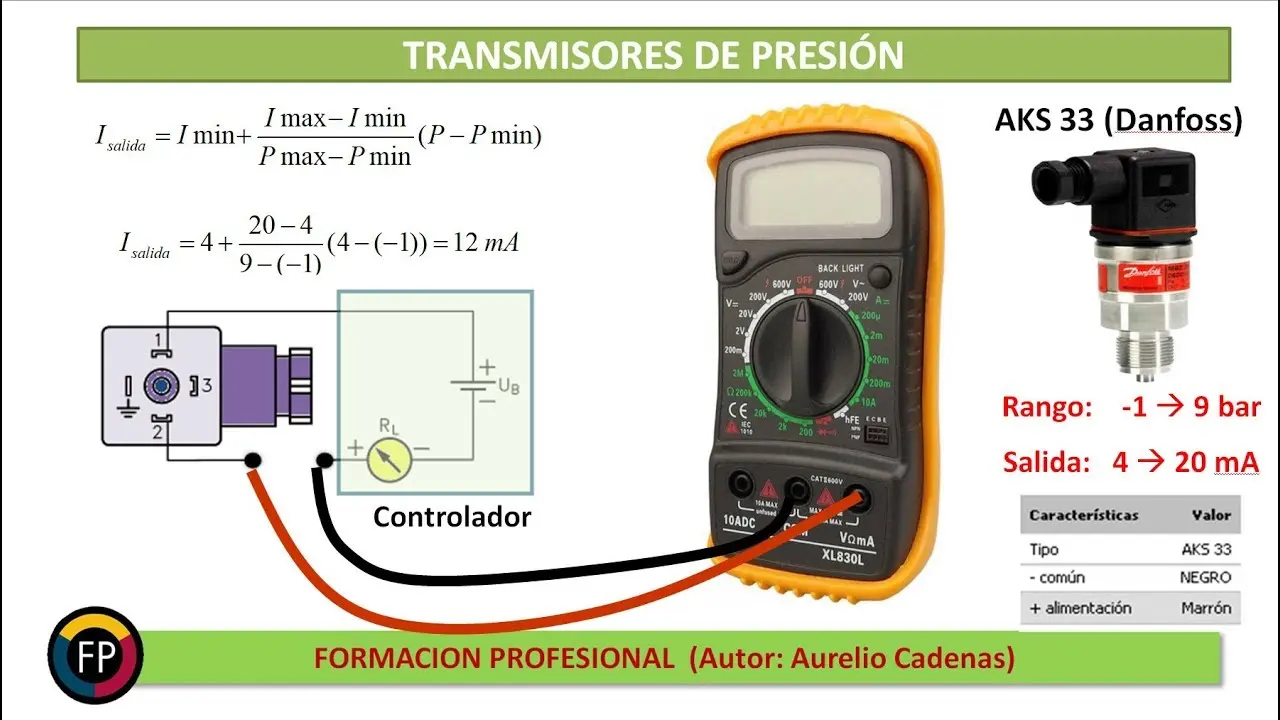

La señal eléctrica generada por el transductor es típicamente débil y necesita ser amplificada y acondicionada antes de ser transmitida. El amplificador aumenta la amplitud de la señal, mientras que el acondicionador de señal la convierte en un formato estándar, como 4-20 mA o 0-10 V, que puede ser interpretado por un sistema de control.
Conexión de Proceso
La conexión de proceso es la parte del transmisor que se conecta al sistema donde se mide la presión. Esta conexión puede ser de diferentes tipos, como roscada, bridada o soldada, dependiendo de la aplicación. En los transmisores de baja presión, la conexión de proceso suele ser de un diámetro mayor para permitir una mayor sensibilidad a los cambios de presión.
Ventilación
La ventilación es una característica crucial en los transmisores de baja presión. Esta ventilación permite que la presión atmosférica actúe sobre el lado de referencia del diafragma, compensando las variaciones de presión atmosférica y asegurando la precisión de la medición.
Consultas Habituales
¿Qué tipos de transmisores de baja presión existen?
Existen diferentes tipos de transmisores de baja presión, que se clasifican según el principio de funcionamiento del transductor, como los piezoeléctricos, los capacitivos y los de galgas extensiométricas. También se pueden clasificar según el tipo de conexión de proceso, como roscada, bridada o soldada.
¿Cómo se calibra un transmisor de baja presión ?

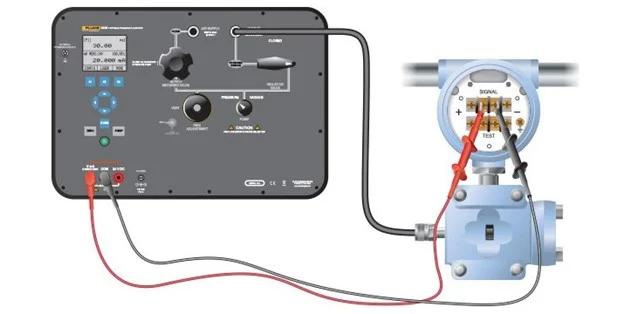

La calibración de un transmisor de baja presión se realiza aplicando una presión conocida al diafragma y ajustando la señal de salida del transmisor para que corresponda a la presión aplicada. Este proceso se realiza utilizando un calibrador de presión y siguiendo las instrucciones del fabricante.
¿Cuál es la importancia de la ventilación en un transmisor de baja presión ?
La ventilación es esencial para compensar las variaciones de presión atmosférica y asegurar la precisión de la medición. Sin la ventilación, la presión atmosférica podría afectar la lectura del transmisor, especialmente en aplicaciones de baja presión.
Tabla Comparativa de Tipos de Transmisores de Baja Presión
| Tipo de Transmisor | Principio de Funcionamiento | Ventajas | Desventajas |
|---|---|---|---|
| Piezoeléctrico | Genera una carga eléctrica en respuesta a la presión aplicada | Alta sensibilidad, respuesta rápida | Sensible a la temperatura |
| Capacitivo | Mide la variación de la capacitancia entre dos placas en respuesta a la presión aplicada | Alta precisión, estabilidad a largo plazo | Rango de presión limitado |
| Galgas Extensiométricas | Mide la variación de la resistencia eléctrica de una galga en respuesta a la presión aplicada | Bajo costo, robusto | Sensible a la temperatura y a la vibración |
Conclusión
Los transmisores de conexión de baja presión con ventilación son dispositivos complejos que desempeñan un papel crucial en diversas industrias. Comprender las partes internas y su funcionamiento es fundamental para seleccionar el transmisor adecuado para cada aplicación y garantizar la precisión de la medición. Esperamos que este artículo haya proporcionado una visión detallada del funcionamiento interno de estos dispositivos y haya respondido a algunas de las preguntas más frecuentes.
